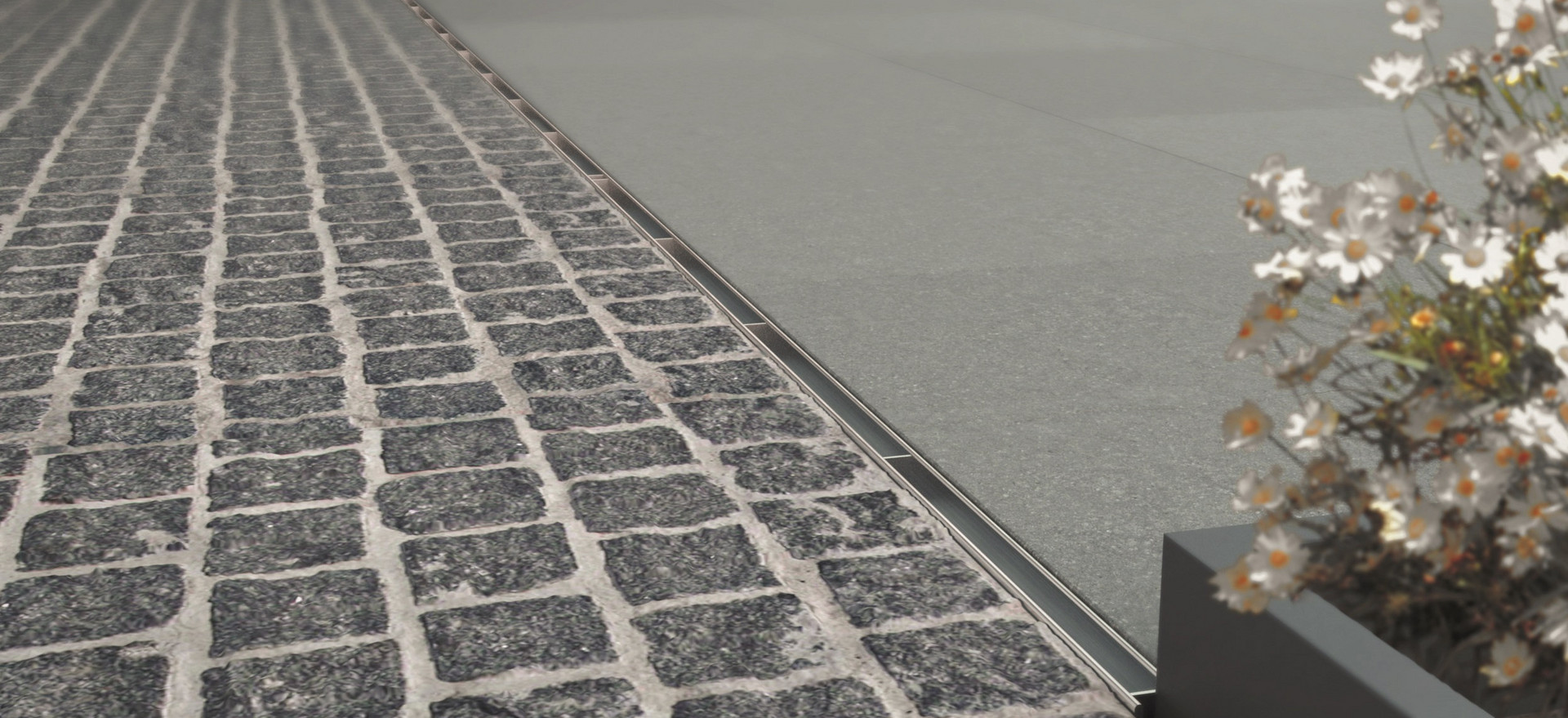

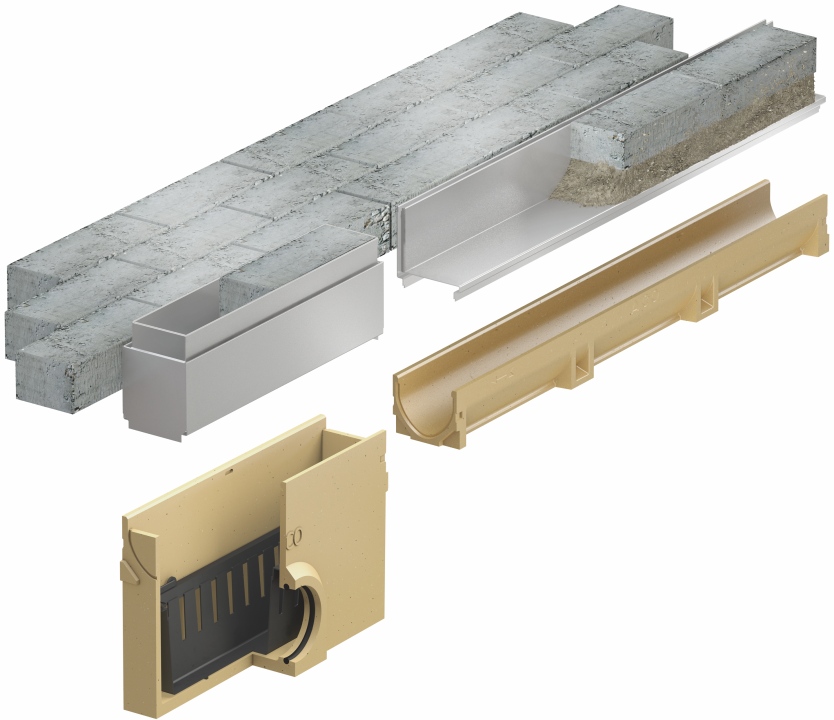

Kanalete z ozko rego za diskretno odvodnjavanje in estetsko dovršeno podobo vašega dvorišča. Osnova sistema sta dve različni kanaleti (Self Euroline2.0 iz polimernega betona in Self Hexaline2.0 iz umetne mase), ki ju lahko kombiniramo z različnimi nastavki z rego.

ACO Self z rego

Prednosti proizvoda

  • Inovativen in atraktiven sistem za odvodnjavanje pri zasebni gradnji
  • Ozka skoraj neopazna rega nadomešča pokrivno rešetko
  • Nastavek z rego iz vroče cinkanega ali nerjavečega jekla (1.4301)
  • Za zaključne tlake debeline 60 do 105 mm
  • Enostavno čiščenje in vzdrževanje
  • Sistemski dodatni pribor za celovito in profesionalno vgradnjo
  • Povozno za osebna vozila
Kje kupiti

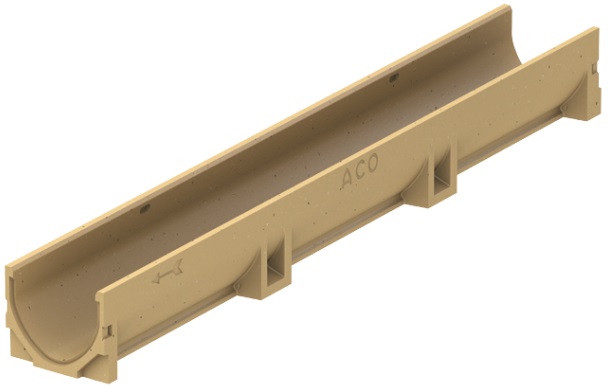

Prednosti proizvoda

  • Iz polimernega betona
  • Polimerni beton je odporen na zmrzal in sol za posipavanje
  • Gladka površina notranjih sten skupaj z V-profilom povečuje učinkovitost odvodnjavanja in omogoča samočistilni efekt
  • Prost hidravlični presek kanalete
  • Brezvijačno pritrjevanje pokrivnih rešetk
  • Modularni elementi omogočajo enostavno sestavo različnih izvedb linijskega požiralnika
  • Možnost horizontalnega ali vertikalnega iztoka DN100
  • Fleksibilen sistem in enostavna vgradnja
  • Povozno za osebna vozila
  • Razred obremenitve A15 kN, CE
Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.

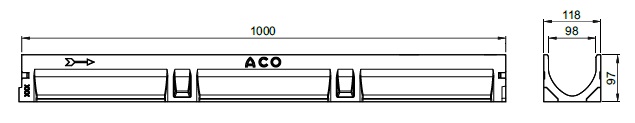

ACO Self® Euroline 10001189738500
ACO Self® Euroline 5001189738502

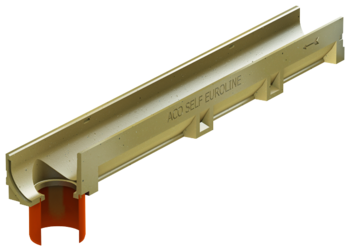

ACO Self® Euroline z iztokom DN10010001189738501
ACO Self® Euroline zbiralnik50011830038503

Novo!

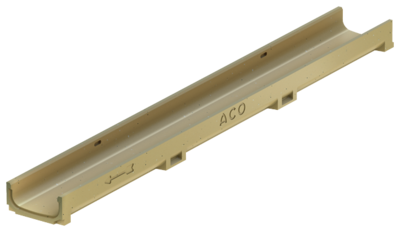

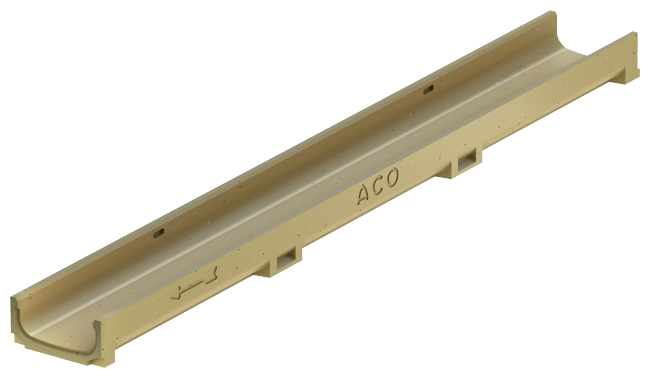

  • Self 60 nizka kanaleta višine samo 55 mm*
  • Še posebej primerno za terase in garaže ter povsod kjer ni na voljo več višine v talni konstrukciji

*Za celotno višino je potrebno upoštevati še naležno pokrivno rešetko

Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self® Euroline 60100011855810000
ACO Self® Euroline 6050011855320276
ACO Self® Euroline 60 z iztokom DN100100011855810010

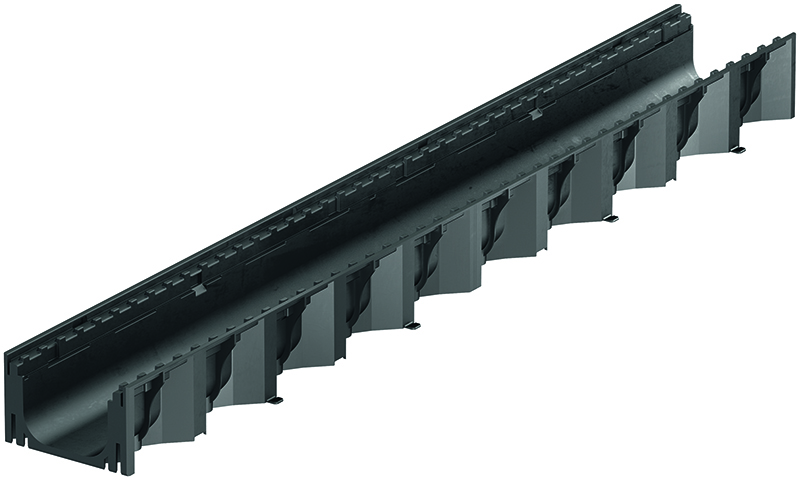

Prednosti proizvoda

  • Telo kanalete iz umetne mase (PP)
  • Zaščitni rob za spoj z zaključnim tlakom
  • Prost hidravlični presek kanalete
  • Brezvijačno pritrjevanje pokrivnih rešetk
  • Pokrivne rešetke varne proti vzdolžnem premikanju
  • Predoblikovanja za razrez po meri
  • 8 predoblikovanj za iztok v dno
  • Priporočila za montažo odtisnjena na kanaleti v obliki piktograma
  • Povozno za osebna vozila
  • Razred obremenitve A15, CE

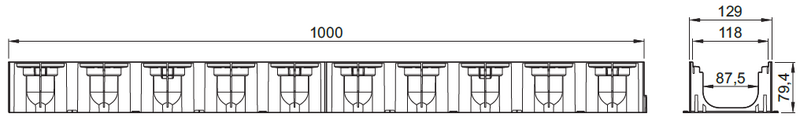

Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self® Hexaline iz umetne mase (PP)100012980319200

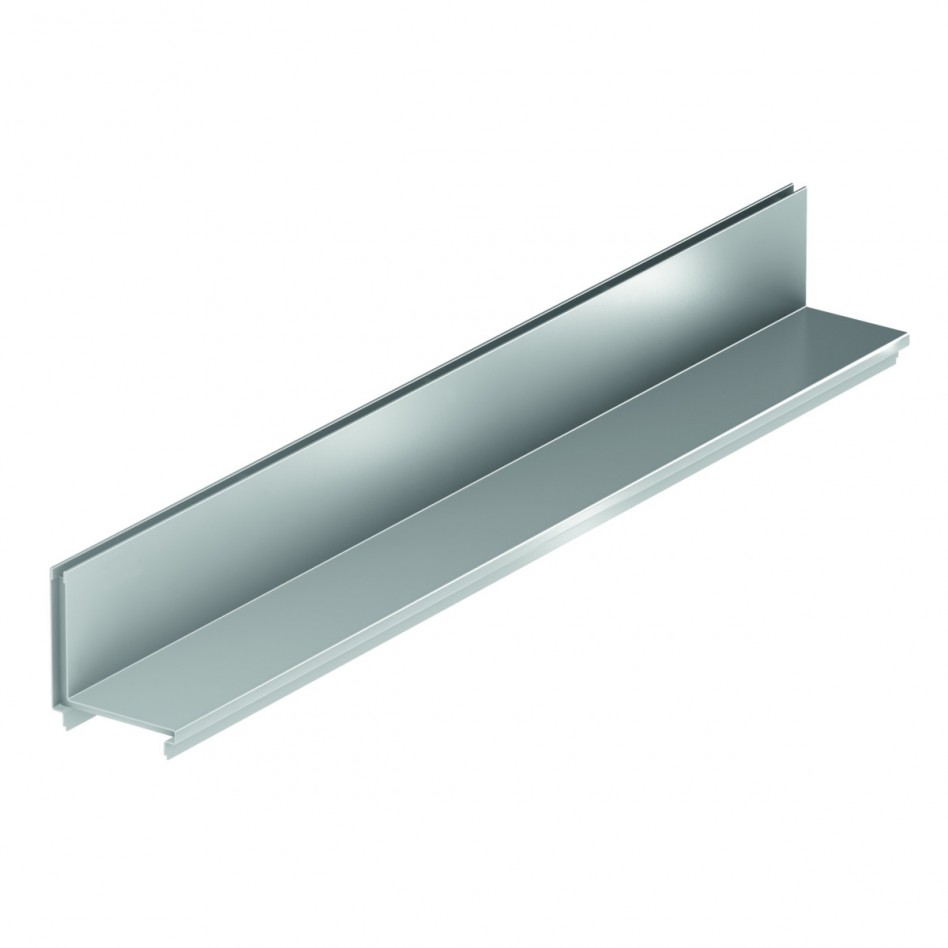

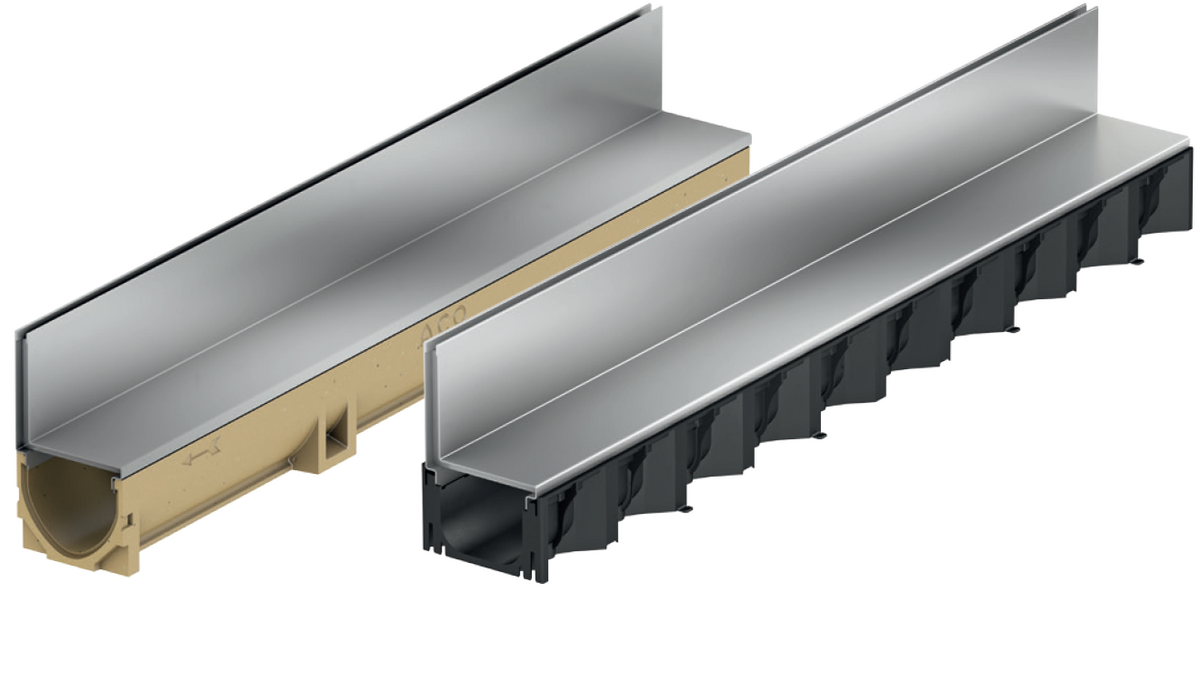

Nastavek z rego

  • Nastavek z rego za kanalete Euroline 2.0 in Hexaline 2.0
  • Dolžine 100, 85 in 50 cm
  • Material nerjaveče jeklo (1.4301) ali vroče cinkano jeklo
  • Rega širine ca. 10 mm
  • Višina vratu rege 40 mm, 65 mm in 105 mm
  • Integriran adapter za izravnavo in povezavo dveh nastavkov
  • Povozno za osebna vozila
  • Razred obremenitve A15, CE

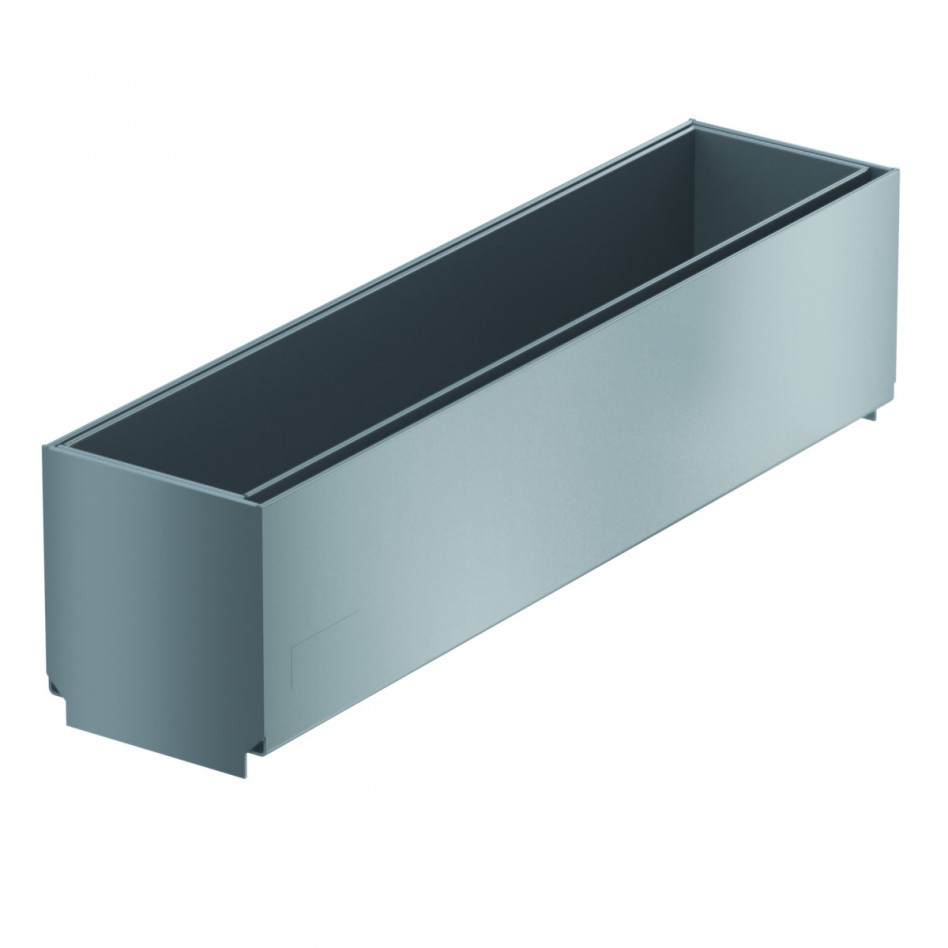

Revizijski element 50 cm

  • Revizijski element dolžina 50 cm
  • Primerno za vgradnjo Self Euroline 2.0 zbiralnikom
  • Revizijski element z rego za odvodnjavanje
  • Omogoča dostop v notranjost kanala za čiščenje
  • Sestavljeno iz okvirja in pokrova
  • Pokrov zapolnimo z istim tlakom kot je okoliška površina
  • Pokrov dvignemo z dvema kavljema (glejte pribor)

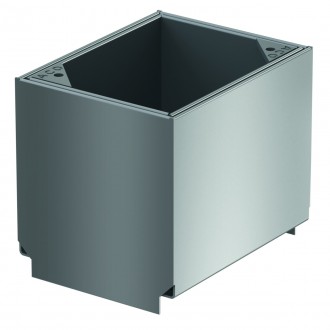

Revizijski element 15 cm

  • Revizijski element dolžina 15 cm
  • Kompatibilno z nastavnim elementom dolžine 85 cm
  • Priporočljivo za vgradnjo s Self Euroline 2.0/Hexaline 2.0 z iztokom v dno kanalete in Self Hexaline zbiralnikom
  • Omogoča dostop v notranjost kanala za čiščenje
  • Sestavljeno iz okvirja in pokrova
  • Revizijski pokrov dolžine 15 cm nima vtočne rege
  • Pokrov zapolnimo z istim tlakom kot je okoliška površina ali pa ga obrnemo in dobimo polni kovinski pokrov
  • Pokrov dvignemo z izvijačem

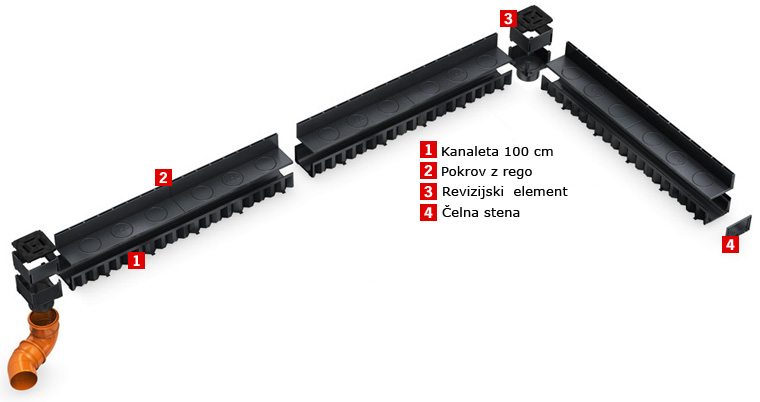

Pregled sistema

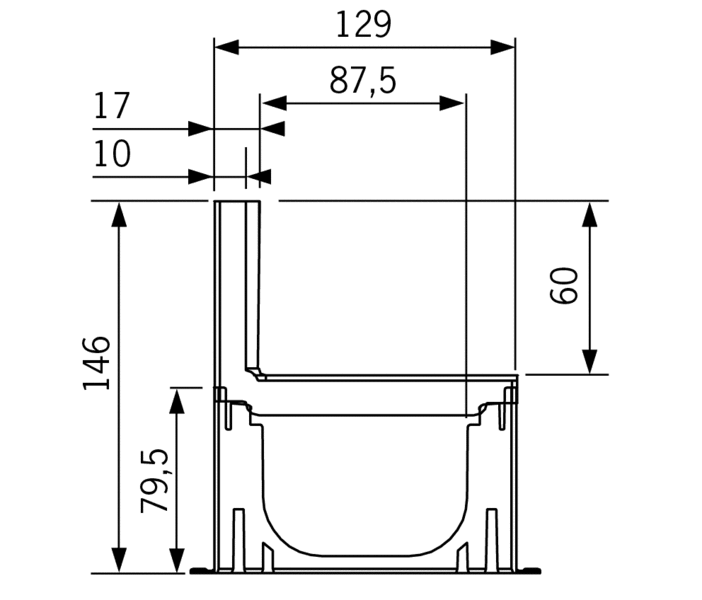

Prednosti proizvoda

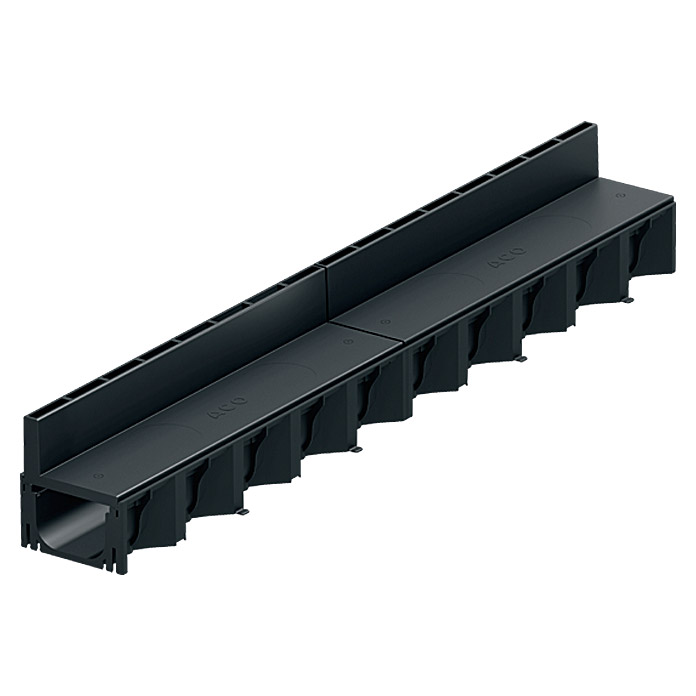

  • Kanaleta iz umetne mase v kompletu z nastavkom z rego iz umetne mase
  • Širina rege 10 mm, višina rege 60 mm
  • Možen razrez na dolžino 50 cm
  • Priporočila za montažo odtisnjena na kanaleti v obliki piktograma
  • Povozno za osebna vozila
  • Razred obremenitve A15, CE
Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self Hexaline z rego1000129146319555
ACO Self Hexaline z rego revizijski element12912914619560

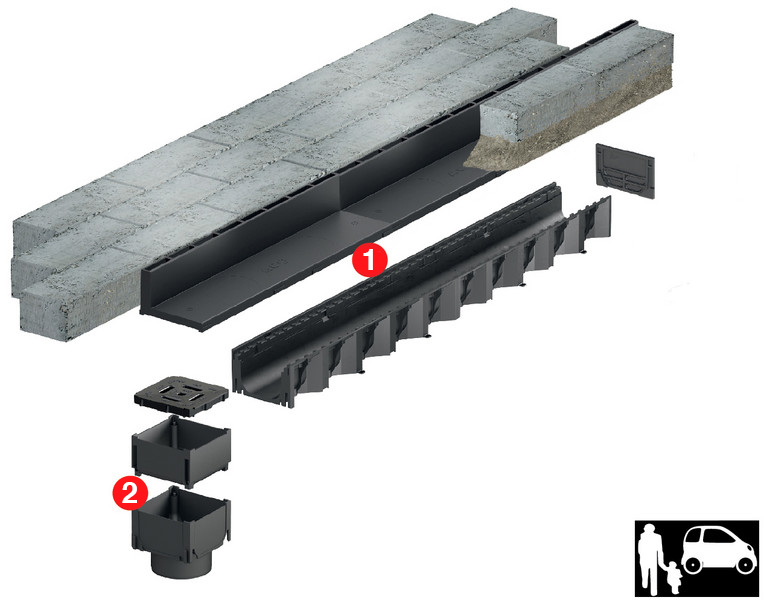

Vgradnja

1 Hexaline z rego
2 Revizijski element

Pomembno

Dostop v notranjost in s tem čiščenje kanala in iztoka, je možno samo skozi revizijski element!

Vzdrževanje

Vstavimo zakrivljen del kavlja (glejte pribor) za dvig revizijskega elementa (2 kos) v rego in ga obrnemo. Izvlečemo revizijski pokrov iz okvirja. Izvlečemo še vedro za grobe nečistoče in očistimo notranjost.

Čiščenje notranjosti kanalet z rego se izvaja preko revizijskih elementov, ki so praviloma vedno vgrajeni direktno nad iztokom, le ta pa na koncu linije kanala. Za bolj učinkovito čiščenje lahko vgradite dodaten revizijski element tudi na začetku linije. Vgradnjo dodatnih revizijskih elementov prav tako priporočamo pri daljših linijah ali posebnih izvedbah (kotne povezave ipd).

Revizijski element je priporočljivo odpreti ter očistiti notranjost vsaj dvakrat letno. Frekvenco čiščenja je potrebno prilagoditi lokalnim razmeram. Odvisno od izvedbe lahko uporabimo revizijski element dolžine 50 cm ali 15 cm.

Vgradnja

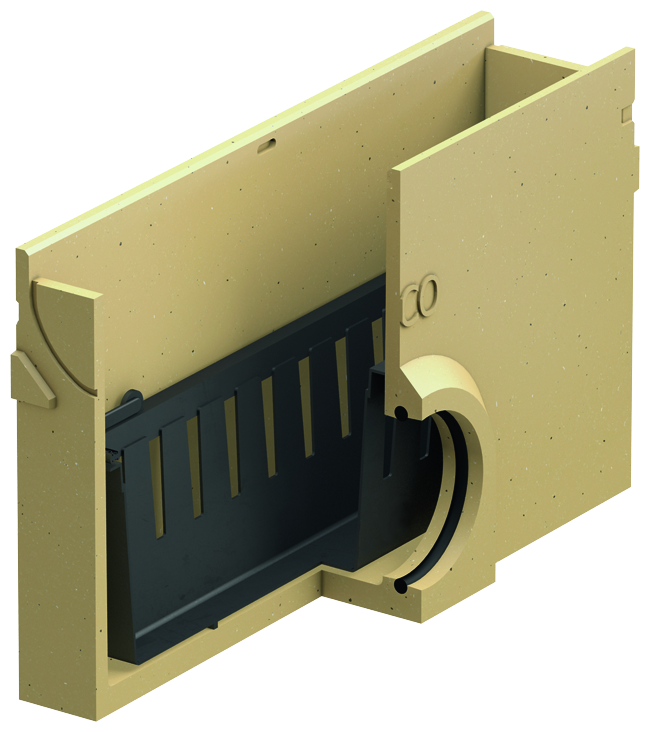

Revizijski element z zbiralnikom

Revizijski element dolžine 50 cm se optimalno prilega celostni podobi, saj je zaključni tlak vgrajen tudi v okvir revizijskega elementa. Revizijski element ima vgrajeno rego, ki prav tako zagotavlja odvodnjavanje površinskih vod. Vgradimo ga neposredno nad zbiralnik, tako da je možno praznjenje vedra za grobe nečistoče.

Revizijski element z iztokom iz kanalete

Manjši revizijski element dolžine 15 cm v kombinaciji z 85 cm dolgim nastavkom z rego se uporablja pri kanaletah Hexaline ali Euroline pri vertikalnem iztoku iz kanalete. Pokrov revizijskega elementa se lahko uporabi tudi z dnom obrnjenim navzgor - kot zaprt pokrov, ali pa ga zapolnimo s končnim tlakom, da dosežemo enoten izgled dvorišča.

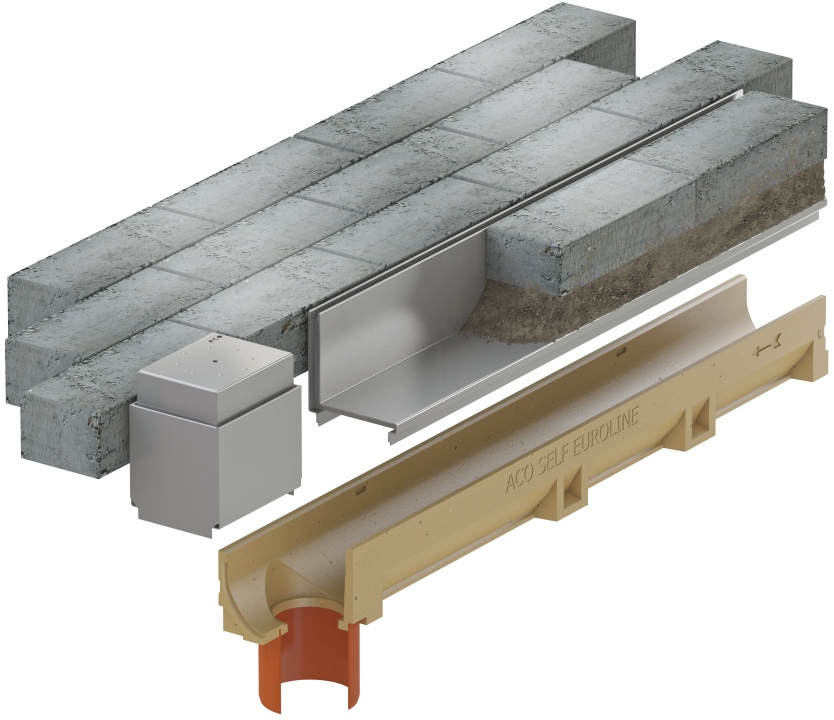

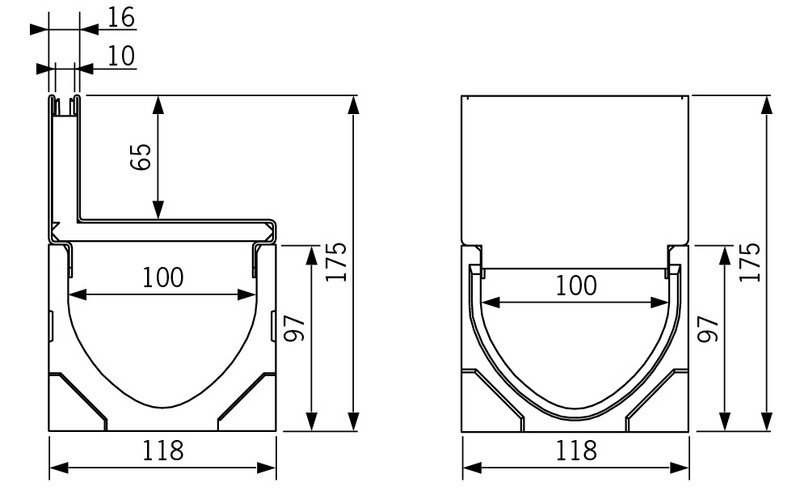

Kanaleta Self Euroline 2.0 z nastavkom z rego in revizijskim elementom višine 65 mm.

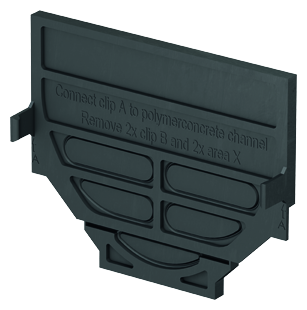

Čelna stena kombinirana

Primerno za

  • Self Euroline
  • Self Hexaline
  • Self Euroline 2.0
  • Self Hexaline 2.0

Opis

  • Za začetek in konec kanala
  • Material (PP)

Št.Art.
319288

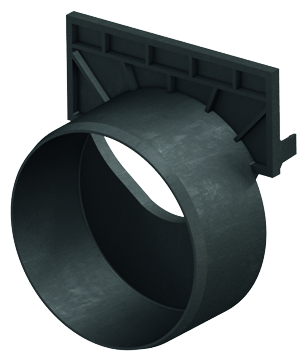

Čelna stena z iztokom

Primerno za

  • Self Euroline
  • Self Hexaline
  • Self Euroline 2.0
  • Self Hexaline 2.0

Opis

  • Za konec kanala
  • Iztok DN 100
  • Material (PP)

Št.Art.
319289

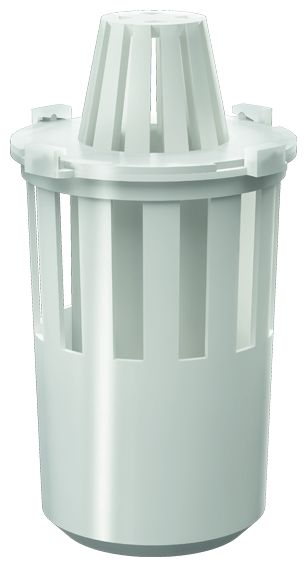

Sifon za kanaleto

Primerno za

  • Self Euroline z iztokom v dno
  • Self Euroline 2.0 z iztokom v dno

Opis

  • Protismradna zapora
  • Lovilec listja

Št.Art.
01666

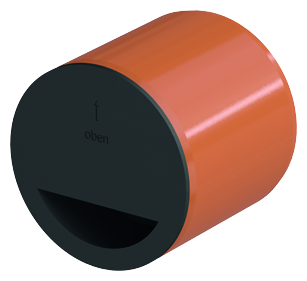

Sifon za zbiralnik

Primerno

  • Self Euroline zbiralnik
  • Self Euroline 2.0 zbiralnk

Opis

  • Protismradna zapora
  • Iztok DN 100

Št.Art.
01684

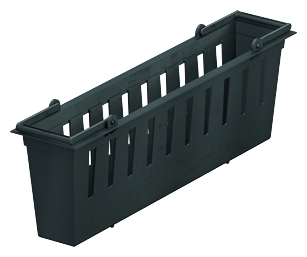

Vedro za umazanijo

Primerno za

  • Self Euroline zbiralnik
  • Self Euroline 2.0 zbiralnik

Opis

  • Za grobe nečistoče

Št.Art.
01682

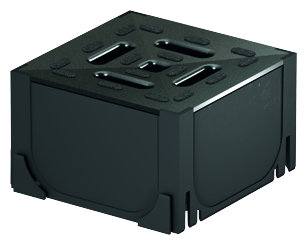

Univerzalen element

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • Za vogalne in križne povezave

Št.Art.
19280

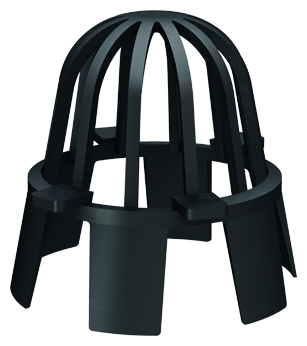

Lovilec listja

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • Lovilec listja

Št.Art.
319282

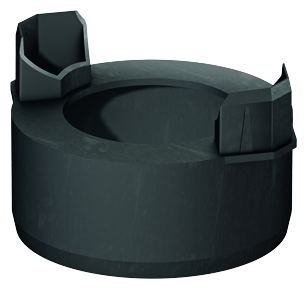

Iztočni adapter

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • Za iztok v dno DN 100

Št.Art.
19286

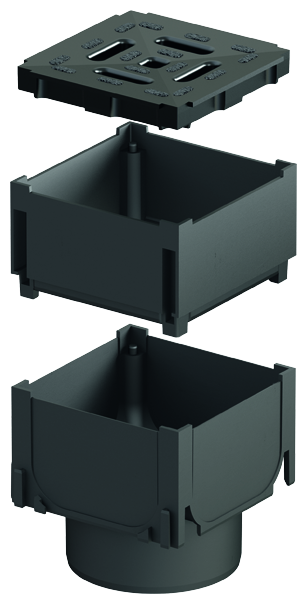

Revizijski element

Primerno za

  • Self Hexaline z rego

Opis

  • Revizijski element
  • Iztočni element DN 100

Št.Art.
19560

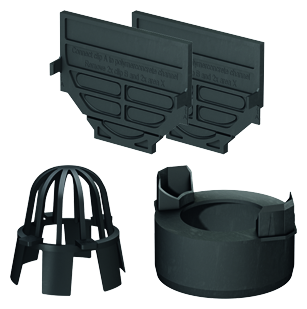

Pribor - komplet

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • 2 x čelna stena polna
  • 1 x lovilec listja
  • 1 x iztočni adapter

Št.Art.
319287


Kljuka za dvig rešetk

Primerno za

  • Self Hexaline
  • Self Euroline
  • Self Hexaline 2.0
  • Self Euroline 2.0

Opis

  • Za dvig rešetk
  • Vročecinkano jeklo

Št.Art.
03429

Kljuka za dvig revizijskih elementov

Primerno za

  • Self z rego

Opis

  • Za dvig pokrova na revizijskem elementu
  • Vročecinkano jeklo
  • Potrebuje se 2 kos

Št.Art.
415924
