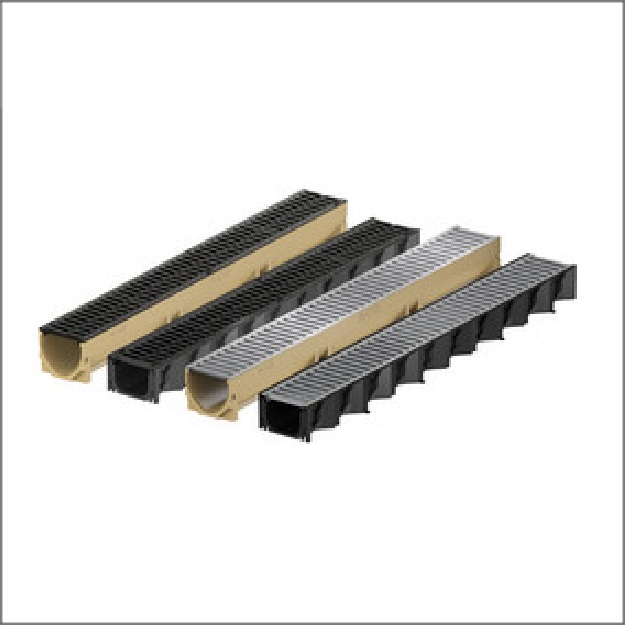

Sistem linijskih požiralnikov ACO Self je namenjen samograditeljem in združuje najboljšo kvaliteto z visokokakovostnim designom. Različni tipi kanalet, širok izbor dodatnega pribora in največja ponudba različnih pokrivnih rešetk na trgu ponujajo skorajda neomejene možnosti načrtovanja odvodnjavanja in oblikovanja površin okoli hiše.

ACO Self

Linijski požiralniki za hišo in vrt:

  • Linijski požiralniki iz polimernega betona, umetne mase, vročecinkanega in nerjavečega jekla
  • Pokrivne rešetke iz vročecinkanega - nerjavečega jekla, kompozitnih materialov in litega železa
  • Možnost odvodnjavanje z rego iz umetne mase, vročecinkanega ali nerjavečega jekla
  • Sistemski pribor za zanesljivo profesionalno vgradnjo
  • Povozno za osebna vozila, razred obremenitve A15 kN, CE

Nove ACO Self® dizajnerske rešetke

Sistem za odvodnjavanje ACO Self® zagotavlja čiste in suhe dovoze in dvorišča ter ponuja številne možnosti odtokov za terase in druge odprte prostore vašega domovanja. Danes kanalete niso več le tehnična sestavina, ki jo določa izključno njihova funkcija, kupci namreč želijo pri urejanju svojega vrta vključiti pokrovne rešetke kanalet kot oblikovalski element.

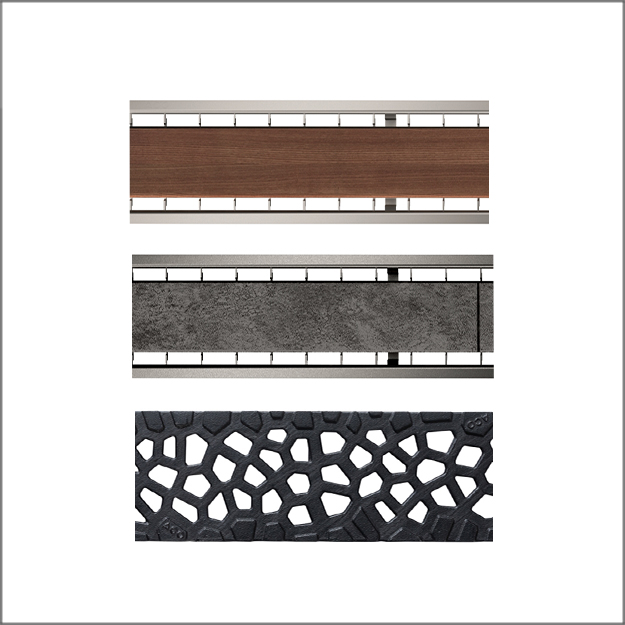

Priljubljena paleta ACO Self® je bogatejša za pet novih pokrovnih rešetk: dve iz litega železa privlačnega dizajna in tri rešetke iz nerjavečega jekla, ki jih lahko za odlične oblikovne poudarke napolnite z lesom, keramiko ali kamnom (po vaši izbiri).

Vse rešetke so kompatibilne s polimerbetonskim Euroline, kompozitnim Hexaline in Highline ACO Self® kanaletami iz pocinkanega ali nerjavečega jekla.

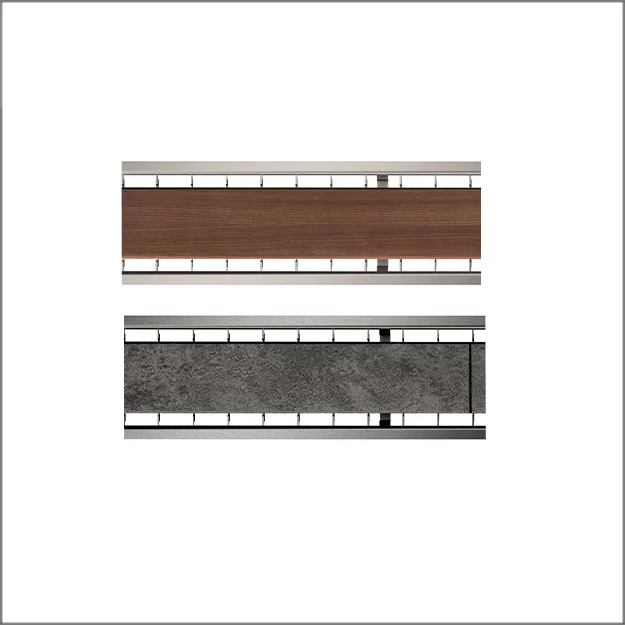

Rešetka iz nerjavečega jekla z dvojno rego (za les)


Rešetka iz nerjavečega jekla z dvojno rego (za keramiko)


Rešetka iz nerjavečega jekla z dvojno rego (za kamen)

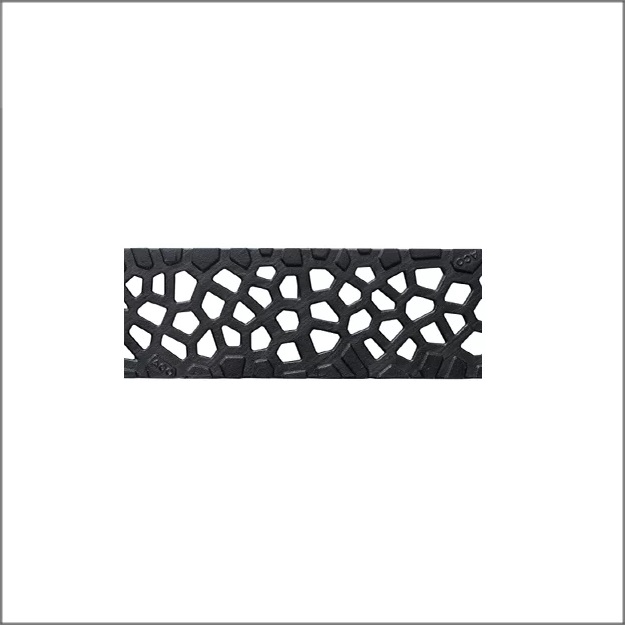

Litoželezna pokrivna rešetka design 'Voronoi'


Litoželezna pokrivna rešetka design 'Intercept'


Litoželezna rešetka

Mostna rešetka, nerjaveče jeklo, polirano

Mostna rešetka, prašno lakirana, antracit

Mrežasta rešetka iz nerjavečega jekla

Mrežasta rešetka iz vroče cinkanega jekla

Mostna rešetka iz pocinkanega jekla


Nedrseča rešetka - Microgrip®

Nastavek z rego iz nerjavečega in vroče cinkanega jekla

Vzdolžna palična rešetka iz nerjavečega jekla




Prednosti proizvoda

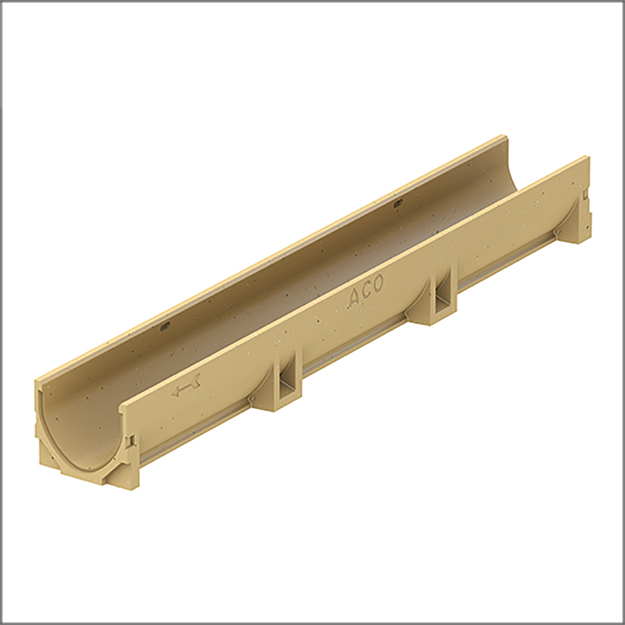

  • Iz polimernega betona
  • Polimerni beton je odporen na zmrzal in sol za posipavanje
  • Gladka površina notranjih sten skupaj z V-profilom povečuje učinkovitost odvodnjavanja in omogoča samočistilni efekt
  • Prost hidravlični presek kanalete
  • Brezvijačno pritrjevanje pokrivnih rešetk
  • Modularni elementi omogočajo enostavno sestavo različnih izvedb linijskega požiralnika
  • Možnost horizontalnega ali vertikalnega iztoka DN100
  • Fleksibilen sistem in enostavna vgradnja
  • Povozno za osebna vozila
  • Razred obremenitve A15 kN, CE
Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self® Euroline10001189738500
ACO Self® Euroline5001189738502
ACO Self® Euroline z iztokom DN10010001189738501
ACO Self® Euroline zbiralnik50011830038503



Novo!

  • Self 60 nizka kanaleta višine samo 55 mm*
  • Še posebej primerno za terase in garaže ter povsod kjer ni na voljo več višine v talni konstrukciji

*Za celotno višino je potrebno upoštevati še naležno pokrivno rešetko

Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self® Euroline 60100011855810000
ACO Self® Euroline 6050011855320276
ACO Self® Euroline 60 z iztokom DN100100011855810010

Prednosti:
• 1 kanaleta za vsestransko uporabo
• Odporna na zmrzal
• Posebno nizka teža, enostavna montaža in rokovanje
• Gladka notranja površina za visoko hitrost odtekanja vode in samočiščenje kanala
• Visoka stabilnost zaradi hexagonalne strukture
• Brezvijačno pritrjene pokrivne rešetke
• Povozno za osebna vozila, oznaka CE
• Svetla širina 10 cm

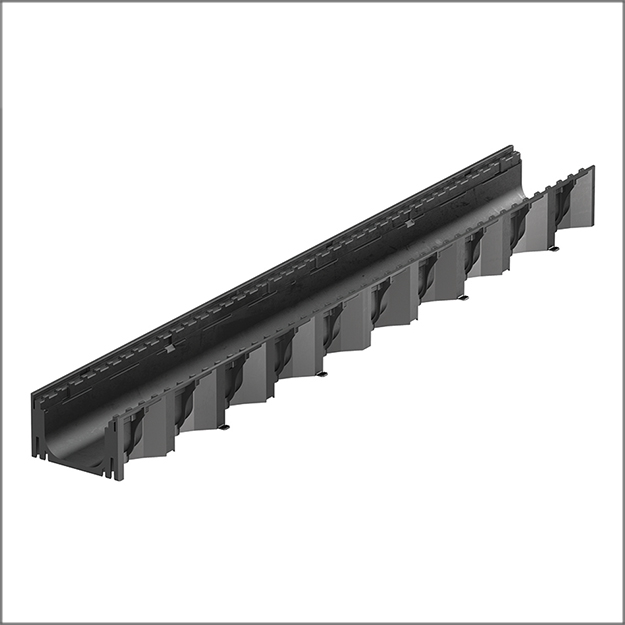

Prednosti proizvoda

  • Telo kanalete iz umetne mase (PP)
  • Zaščitni rob za spoj z zaključnim tlakom
  • Prost hidravlični presek kanalete
  • Brezvijačno pritrjevanje pokrivnih rešetk
  • Pokrivne rešetke varne proti vzdolžnem premikanju
  • Predoblikovanja za razrez po meri
  • 8 predoblikovanj za iztok v dno
  • Priporočila za montažo odtisnjena na kanaleti v obliki piktograma
  • Povozno za osebna vozila
  • Razred obremenitve A15, CE
Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self® Hexaline iz umetne mase (PP)100012980319200

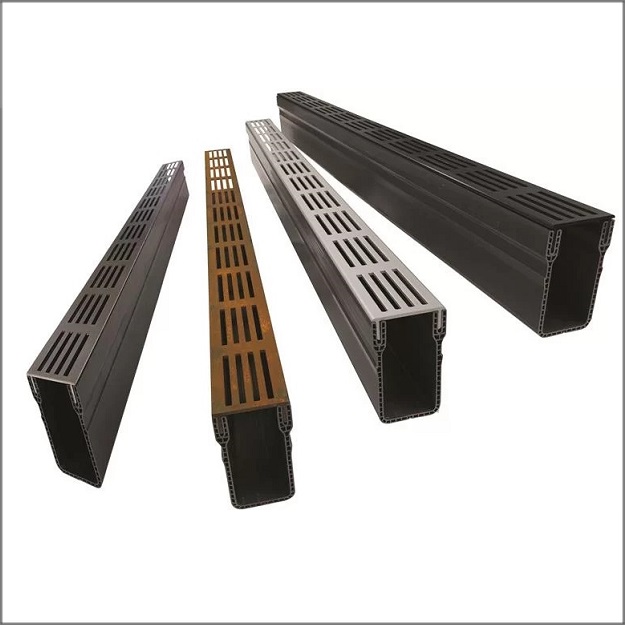

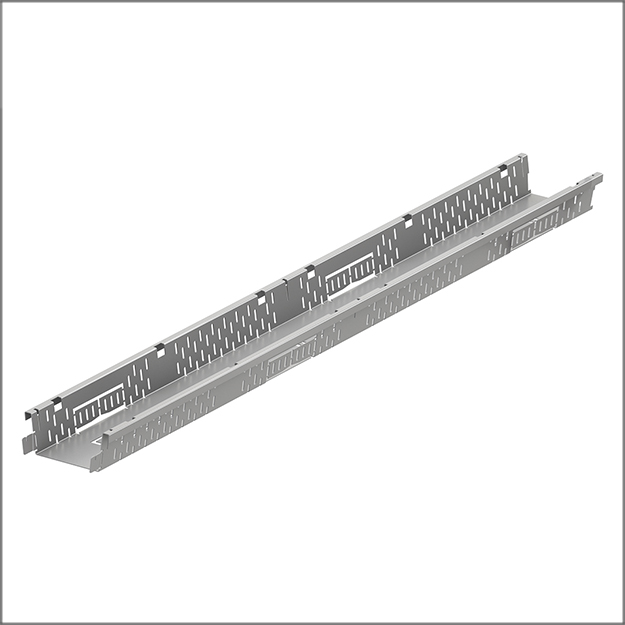

ACO Highline

Prednosti:

  • kanaleta iz pocinkanega ali nerjavečega jekla
  • na voljo v višinah 5 ali 7,5 cm ter v dolžinah 50, 100, 200 in 300 cm
  • kanaleta s stranskimi perforacijami za zbiranje vode, položena neposredno na hidroizolacijo
  • za odvodnjavanje navpičnih fasad na terasah, balkonih ali ravnih strehah
  • namenjena za lesene terase ali tlakovana dvorišča
  • lahka teža za lažji transport in kar prihrani čas, fizični napor in stroške
  • dodatki: čelna stena

ACO HV20 Self Highline_izvleček cenikapdf

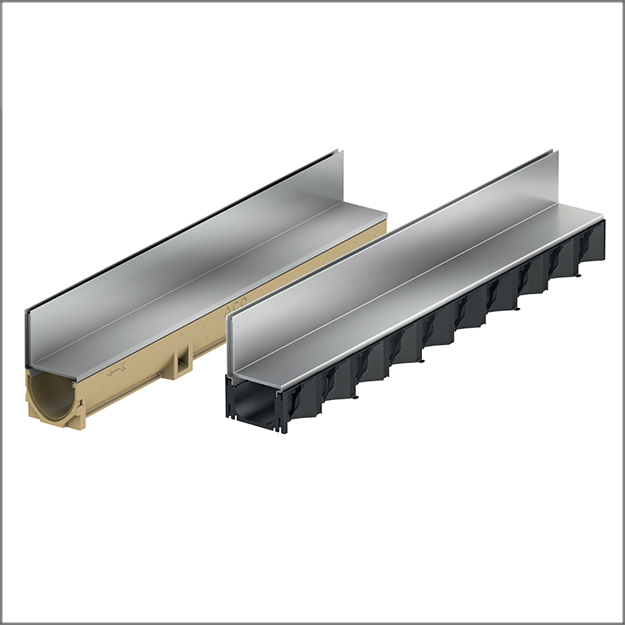

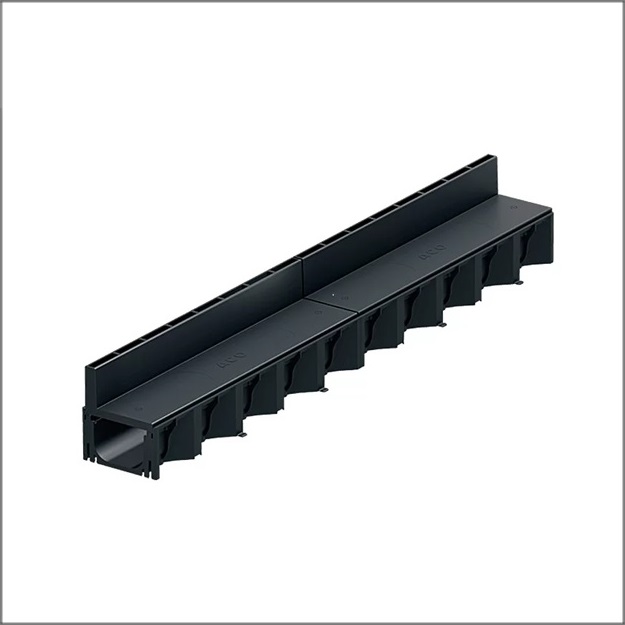

Kanalete z ozko rego za diskretno odvodnjavanje in estetsko dovršeno podobo vašega dvorišča. Osnova sistema sta dve različni kanaleti (Self Euroline2.0 iz polimernega betona in Self Hexaline2.0 iz umetne mase), ki ju lahko kombiniramo z različnimi nastavki z rego.

Prednosti proizvoda

  • Inovativen in atraktiven sistem za odvodnjavanje pri zasebni gradnji
  • Ozka skoraj neopazna rega nadomešča pokrivno rešetko
  • Nastavek z rego iz vroče cinkanega ali nerjavečega jekla (1.4301)
  • Za zaključne tlake debeline 60 do 105 mm
  • Enostavno čiščenje in vzdrževanje
  • Sistemski dodatni pribor za celovito in profesionalno vgradnjo
  • Povozno za osebna vozila

Pregled sistema


Prednosti proizvoda

  • Kanaleta iz umetne mase v kompletu z nastavkom z rego iz umetne mase
  • Širina rege 10 mm, višina rege 60 mm
  • Možen razrez na dolžino 50 cm
  • Priporočila za montažo odtisnjena na kanaleti v obliki piktograma
  • Povozno za osebna vozila
  • Razred obremenitve A15, CE
Opis proizvodaDolžina
[mm]
Širina
[mm]
Višina
[mm]
Art. št.
ACO Self Hexaline z rego 1000129146319555
ACO Self Hexaline z rego revizijski element 12912914619560

Vgradnja

1 Hexaline z rego
2 Revizijski element



  • Nastavek z rego za kanalete Euroline 2.0 in Hexaline 2.0
  • Dolžine 100, 85 in 50 cm
  • Material nerjaveče jeklo (1.4301) ali vroče cinkano jeklo
  • Rega širine ca. 10 mm
  • Višina vratu rege 40 mm, 65 mm in 105 mm
  • Integriran adapter za izravnavo in povezavo dveh nastavkov
  • Povozno za osebna vozila
  • Razred obremenitve A15, CE



  • Revizijski element dolžina 50 cm
  • Primerno za vgradnjo Self Euroline 2.0 zbiralnikom
  • Revizijski element z rego za odvodnjavanje
  • Omogoča dostop v notranjost kanala za čiščenje
  • Sestavljeno iz okvirja in pokrova
  • Pokrov zapolnimo z istim tlakom kot je okoliška površina
  • Pokrov dvignemo z dvema kavljema (glejte pribor)



  • Revizijski element dolžina 15 cm
  • Kompatibilno z nastavnim elementom dolžine 85 cm
  • Priporočljivo za vgradnjo s Self Euroline 2.0/Hexaline 2.0 z iztokom v dno kanalete in Self Hexaline zbiralnikom
  • Omogoča dostop v notranjost kanala za čiščenje
  • Sestavljeno iz okvirja in pokrova
  • Revizijski pokrov dolžine 15 cm nima vtočne rege
  • Pokrov zapolnimo z istim tlakom kot je okoliška površina ali pa ga obrnemo in dobimo polni kovinski pokrov
  • Pokrov dvignemo z izvijačem

Sistem linijskih požiralnikov ACO Gala je primeren za odvodnjavanje dvorišč, parkirnih prostorov za osebna vozila, dovoznih poti in vhodov v garaže, športnih in rekreacijskih površin itd.

Sistem ACO Gala je namenjen za vgradnjo do obremenitvenega razreda C 250 kN po SIST EN 1433.


Prednosti:

Kanalete z že vgrajenimi predoblikovanji za iztoke, kotne, križne in »T« povezave ter ostalim priborom (čelne stene, zbiralniki...), omogočajo hitro in enostavno vgradnjo brez posebnega orodja ter prilagajanja individualnim gradbenim situacijam brez odvečnega nepotrebnega dela.

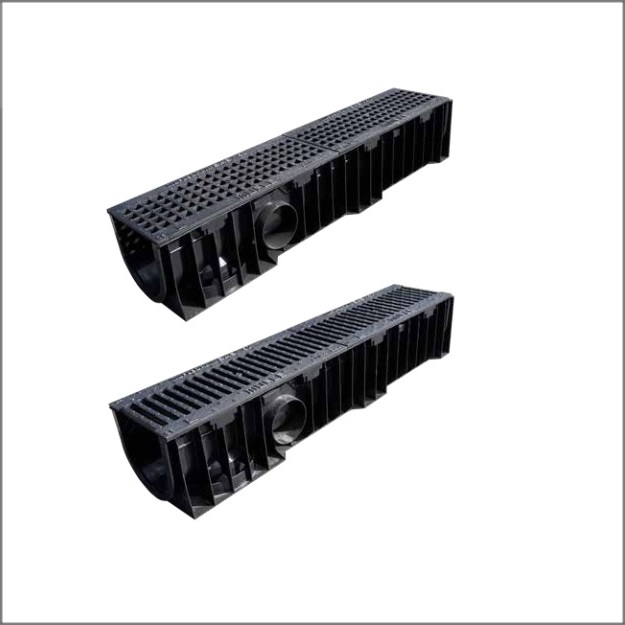

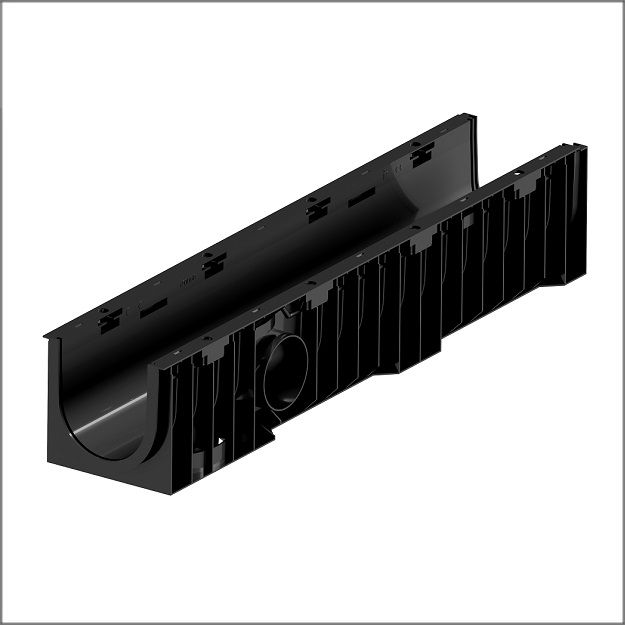

EASY 150

Prednosti:

  • Robustna kanaleta iz umetne mase (PE-HD)
  • Naležne in z vijaki na kanaleto pritrjene pokrivne rešetke
  • Večji hidravlični presek kanalete za odvodnjavanje večjih površin
  • Predoblikovanja na kanaleti za iztok: bočno 2 x Ø 110, dno 1 x Ø 110; 1 x Ø 160
  • Skladno s SIST EN 1433
  • Razred obremenitve A15 - C250 Kn
  • Svetla širina 150 mm
  • Litoželezna mrežasta rešetka, okenca 21,5/17,5 mm, razred obremenitve B125 Kn
  • Litoželezna mostna rešetka, širina reže SW 15 mm, razred obremenitve C250 kn
  • Primerno za odvodnjavanje dvorišč, parkirnih prostorov in dovoznih poti
  • Easy 150 v kombinaciji z mrežasto litoželezno pokrivno rešetko še posebej primerno za odvodnjavanje klančin

ACO HV20 Easy 150_izvleček cenikapdf

Vzdrževanje

Vstavimo zakrivljen del kavlja (glejte pribor) za dvig revizijskega elementa (2 kos) v rego in ga obrnemo. Izvlečemo revizijski pokrov iz okvirja. Izvlečemo še vedro za grobe nečistoče in očistimo notranjost.

Čiščenje notranjosti kanalet z rego se izvaja preko revizijskih elementov, ki so praviloma vedno vgrajeni direktno nad iztokom, le ta pa na koncu linije kanala. Za bolj učinkovito čiščenje lahko vgradite dodaten revizijski element tudi na začetku linije. Vgradnjo dodatnih revizijskih elementov prav tako priporočamo pri daljših linijah ali posebnih izvedbah (kotne povezave ipd).

Revizijski element je priporočljivo odpreti ter očistiti notranjost vsaj dvakrat letno. Frekvenco čiščenja je potrebno prilagoditi lokalnim razmeram. Odvisno od izvedbe lahko uporabimo revizijski element dolžine 50 cm ali 15 cm.

Vgradnja

Revizijski element z zbiralnikom

Revizijski element dolžine 50 cm se optimalno prilega celostni podobi, saj je zaključni tlak vgrajen tudi v okvir revizijskega elementa. Revizijski element ima vgrajeno rego, ki prav tako zagotavlja odvodnjavanje površinskih vod. Vgradimo ga neposredno nad zbiralnik, tako da je možno praznjenje vedra za grobe nečistoče.

Revizijski element z iztokom iz kanalete

Manjši revizijski element dolžine 15 cm v kombinaciji z 85 cm dolgim nastavkom z rego se uporablja pri kanaletah Hexaline ali Euroline pri vertikalnem iztoku iz kanalete. Pokrov revizijskega elementa se lahko uporabi tudi z dnom obrnjenim navzgor - kot zaprt pokrov, ali pa ga zapolnimo s končnim tlakom, da dosežemo enoten izgled dvorišča.

Kanaleta Self Euroline 2.0 z nastavkom z rego in revizijskim elementom višine 65 mm.

ACO HV20 Self Euroline/Hexaline_izvleček cenikapdf
ACO HV20 Self Hexaline z rego_izvleček cenikapdf
ACO HV20 Self Highline_izvleček cenikapdf
ACO HV20 Easy 150_izvleček cenikapdf
ACO Self prospekt pdf
ACO Self leafletpdf
ACO Self Hexaline z rego prospektpdf

Čelna stena kombinirana

Primerno za

  • Self Euroline
  • Self Hexaline
  • Self Euroline 2.0
  • Self Hexaline 2.0

Opis

  • Za začetek in konec kanala
  • Material (PP)

Št.Art.
319288

Čelna stena z iztokom

Primerno za

  • Self Euroline
  • Self Hexaline
  • Self Euroline 2.0
  • Self Hexaline 2.0

Opis

  • Za konec kanala
  • Iztok DN 100
  • Material (PP)

Št.Art.
319289


Sifon za kanaleto

Primerno za

  • Self Euroline z iztokom v dno
  • Self Euroline 2.0 z iztokom v dno

Opis

  • Protismradna zapora
  • Lovilec listja

Št.Art.
01666

Sifon za zbiralnik

Primerno

  • Self Euroline zbiralnik
  • Self Euroline 2.0 zbiralnk

Opis

  • Protismradna zapora
  • Iztok DN 100

Št.Art.
01684


Vedro za umazanijo

Primerno za

  • Self Euroline zbiralnik
  • Self Euroline 2.0 zbiralnik

Opis

  • Za grobe nečistoče

Št.Art.
01682

Univerzalen element

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • Za vogalne in križne povezave

Št.Art.
19280


Lovilec listja

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • Lovilec listja

Št.Art.
319282

Iztočni adapter

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • Za iztok v dno DN 100

Št.Art.
19286


Revizijski element

Primerno za

  • Self Hexaline z rego

Opis

  • Revizijski element
  • Iztočni element DN 100

Št.Art.
19560

Pribor - komplet

Primerno za

  • Self Hexaline
  • Self Hexaline 2.0

Opis

  • 2 x čelna stena polna
  • 1 x lovilec listja
  • 1 x iztočni adapter

Št.Art.
319287


Kljuka za dvig rešetk

Primerno za

  • Self Hexaline
  • Self Euroline
  • Self Hexaline 2.0
  • Self Euroline 2.0

Opis

  • Za dvig rešetk
  • Vročecinkano jeklo

Št.Art.
03429

Kljuka za dvig revizijskih elementov

Primerno za

  • Self z rego

Opis

  • Za dvig pokrova na revizijskem elementu
  • Vročecinkano jeklo
  • Potrebuje se 2 kos

Št.Art.
415924
