Therm svetlobni jaški

ACO Therm - je sistem proizvodov namenjen ohranjanju kletnih prostorov. Razvili smo poseben in celosten sistem, ki Vam omogoča da zaščitite in oživite svoje kletne prostore, ter jih tako spremenite v nove in koristne prostore z dovolj svetlobe in topline, ki sta nujno potrebni za življenje „pod zemljo“. ACO Therm sistem je sestavljen iz svetlobnih jaškov, kletnih oken in termoizolacijskih plošč.

Prednosti:

Svetlobni jaški za več naravne svetlobe v kletnih prostorih
Močna in stabilna konstrukcija iz polipropilena (PP)
Velik izbor standardnih velikosti in tipov rešetk
Pokrivne rešetke za pohodne in povozne površine

ACO HV25_Svetlobni jaški_cenik

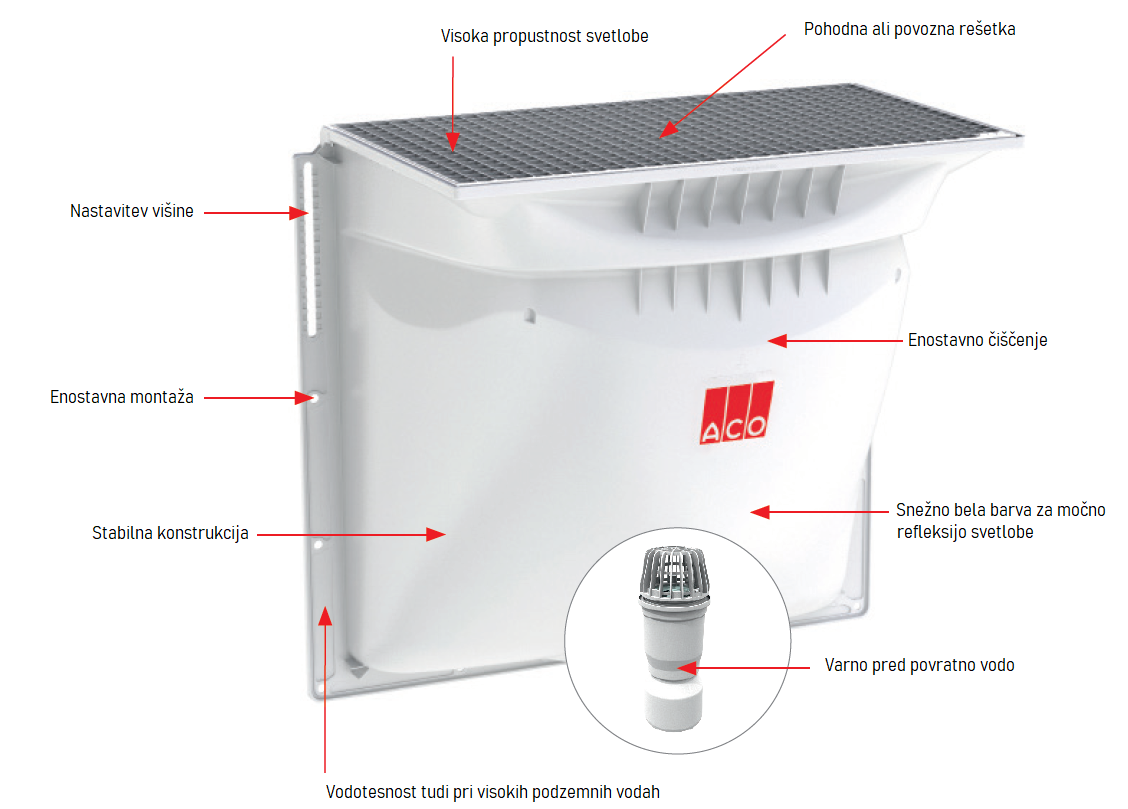

ACO Therm Svetlobni Jaski Pregled Sistema

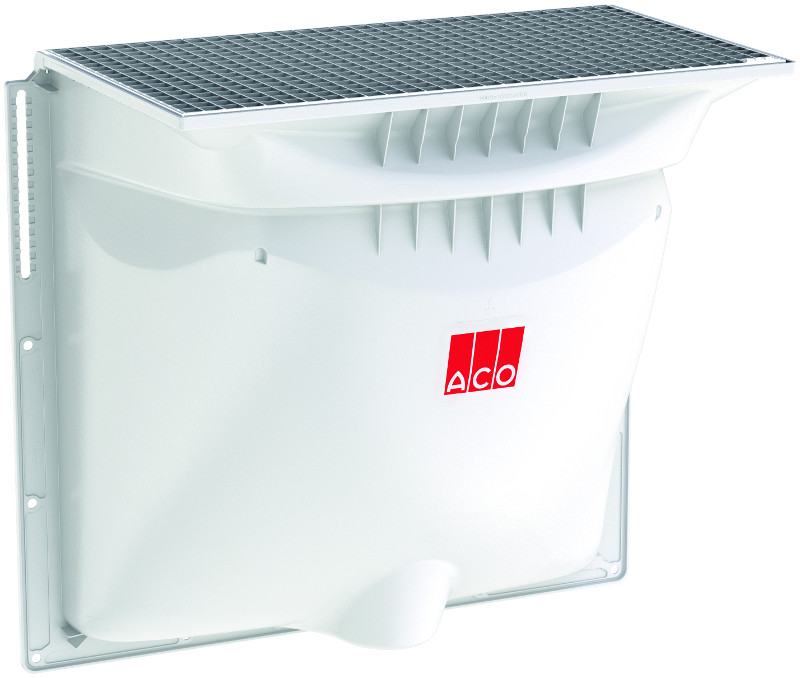

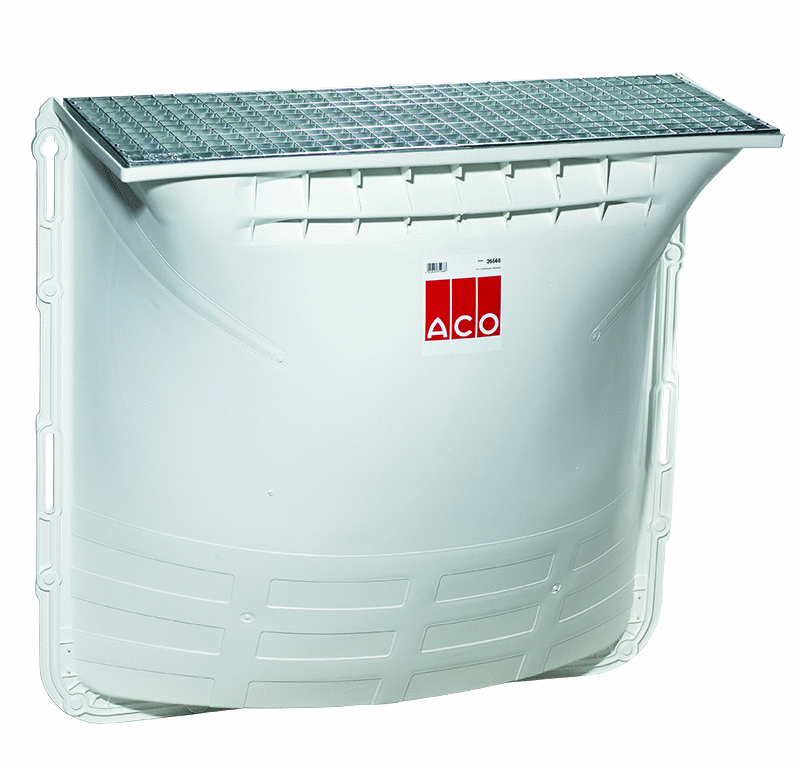

Opis

Globina 40 cm
Snežno bela barva
Material: PP, razen 125 x 100 x 40 (GFK)
Pohodna in povozna izvedba
Za pogosto pohodne površine kot so terase ipd. priporočamo pokrivno mrežo z okenci 10/30 mm
Vgradnjo svetlobnih jaškov globine 40 cm priporočamo tam kjer ni bivalnih prostorov

Lastnosti

Kolikor mogoče velika svetlobna odprtina za velik vpad svetlobe
Visoka refleksija svetlobe od telesa svetlobnega jaška v prostor
Naknadno povišanje tipske višine z nastavnimi elementi
Odvajanje padavinske vode preko sifona z lovilcem listja
Efektivno varovanje proti vlomu
Montaža na hidroizolacijo, toplotno izolacijo in pri visoki podtalnici
Podolgovata pritrdilna mesta omogočajo višinsko prilagajanje že privijačenega svetlobnega jaška (velja samo za 100x100x in 100x130) - slika desno.

Dimenzije
Svetlobni jašek	Širina okna do ... cm	Mreža (cm)	h (cm)	t (cm)	b (cm)	lw (cm)
80×60×40	80	84×40	66,6	42,9	92	80,9
100×60×40	100	104x40	66,6	42,9	112	100,8
100×100×40	100	104x40	107,3	42,9	112	100,8
100×130×40	100	104x40	137,3	42,9	112	100,8
125×100×40	115	134x40	107,4	42,9	143	128

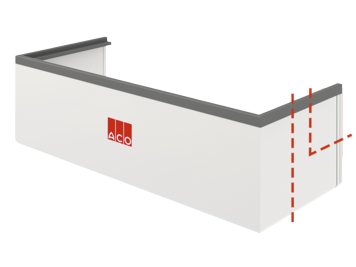

Nastavni elementi

Fiksna in višinsko nastavljiva izvedba
Višinska nastavljivost 3-82 cm
Zgornji zaključni rob v sivi barvi
Povišamo lahko za maksimalno 3 nastavne elemente
Svetlobni jaški z nastavnimi elementi niso povozni

Pokrivna rešetka	Za svetlobni jašek	Dimenzija A (mm)	Dimenzija B (mm)

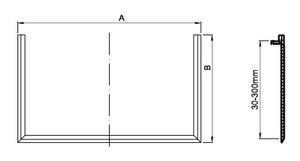

Višinsko nastavljiv 3 - 30 cm
	80 x 40 100 x 40 125 x 40	881 1081 1381	438 438 438

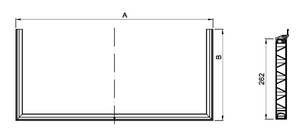

Fiksna višina 27,5 cm
	80 x 40 100 x 40 125 x 40	860 1060 1360	428 428 428

Opis

Globina 60 cm
Snežno bela barva
Material: GFK (umetna masa ojačana s steklenimi vlakni)
Pohodna in povozna izvedba
Za pogosto pohodne površine kot so terase ipd. priporočamo pokrivno mrežo z okenci 10/30 mm
Vgradnjo svetlobnih jaškov globine 60 cm priporočamo za bivalne prostore

Lastnosti

Kolikor mogoče velika svetlobna odprtina za velik vpad svetlobe
Visoka refleksija svetlobe od telesa svetlobnega jaška v prostor
Naknadno povišanje tipske višine z nastavnimi elementi
Odvajanje padavinske vode preko sifona z lovilcem listja
Enostavna višinska nastavljivost samega jaška
Efektivno varovanje proti vlomu
Montaža na hidroizolacijo, toplotno izolacijo in pri visoki podtalnici

Dimenzije
Svetlobni jašek	Širina okna do ... cm	Mreža (cm)	h (cm)	t (cm)	b (cm)	lw (cm)
100×100×60	100	104x60	107,3	63	112	106,3
100×130×60	100	104x60	137,3	63	112	136,3
125×130×60	125	134x60	107,4	63	143	136,3

Nastavni elementi

Fiksna in višinsko nastavljiva izvedba
Višinska nastavljivost 3-82,5 cm
Zgornji zaključni rob v sivi barvi
Povišamo lahko za maksimalno 3 nastavne elemente
Svetlobni jaški z nastavnimi elementi niso povozni

Pokrivna rešetka	Za svetlobni jašek	Dimenzija A (mm)	Dimenzija B (mm)
Višinsko nastavljiv 3 - 30 cm
	100 x 60 125 x 60	1081 1381	642 642
Fiksna višina 27,5 cm
	100 x 60 125 x 60	1060 1360	635 635

Opis

Globina 70 cm
Snežno bela barva
Material: GFK (umetna masa ojačana s steklenimi vlakni)
Za okna širine 150cm ali 200cm
Tipski višini 100cm in 150cm
Svetlobni jaški 70 niso namenjeni povozni vgradnji in vgradnji pri visoki podtalnici
Svetlobni jaški 70 niso povozni
Za pogosto pohodne površine kot so terase ipd. priporočamo pokrivno mrežo z okenci 10/30 mm
Vgradnjo svetlobnih jaškov globine 70 cm priporočamo za bivalne prostore

Lastnosti

Kolikor mogoče velika svetlobna odprtina za velik vpad svetlobe
Visoka refleksija svetlobe od telesa svetlobnega jaška v prostor
Naknadno povišanje tipske višine z nastavnimi elementi
Odvajanje padavinske vode preko sifona z lovilcem listja
Efektivno varovanje proti vlomu
Montaža na hidroizolacijo, toplotno izolacijo in pri visoki podtalnici

Dimenzije
Svetlobni jašek	Širina okna do ... cm	Mreža (cm)	h (cm)	t (cm)	b (cm)	lw (cm)
150×100×70	150	166,5x70	109	74	169	155
150×150×70	150	166,5x70	159	74	169	155
200×100×70	200	216,5x70	109	74	219	205
200x150x70	200	216,5x70	159	74	219	205

Nastavni elementi

Fiksna in višinsko nastavljiva izvedba
Višinska nastavljivost 3-30 cm
Zgornji zaključni rob v sivi barvi
Jaške širine 150 cm lahko povišamo z enim fiksnim ali enim višinsko nastavljivim nastavnim elementom
Jaške širine 200 cm lahko povišamo samo z enim fiksnim nastavnim elementom
Svetlobni jaški z nastavnimi elementi niso povozni

Pokrivna rešetka	Za svetlobni jašek	Dimenzija A (mm)	Dimenzija B (mm)
Višinsko nastavljiv 3 - 30 cm
	150 x 70	1708	743
Fiksna višina 27,5 cm
	150 x 70 200 x 70	1686 2185	730 730

Univerzalen iztočni kos

Lovilec listja kot osnovna izvedba
V kolikor imamo iztok vezan na kanalizacijo ga lahko tudi naknadno opremimo s smradno zaporo
Protipovratna zapora preprečuje vdor vode iz kanalizacije nazaj v svetlobni jašek
Material PP, iztok DN 100

Opis	Primerno za ...	Št. art.
Iztočni kos - z lovilcem listja	vse svetlobne jaške	310069
Smradna zapora - za art. 310069 in art. 310079	vse svetlobne jaške	310060
Iztočni kos - z lovilcem listja in smradno zaporo	vse svetlobne jaške	310079
Iztočni kos - s protipovratno zaporo, smradno zaporo in lovilcem listja	vse svetlobne jaške	310060
Protipovratna enota - za protipovratno zaporo	vse svetlobne jaške	310068
Čep za iztok z možnostjo odprtja	vse svetlobne jaške	35583
Čep za popolno zaprtje iztoka - tudi za naknadno vgradnjo	vse svetlobne jaške	35665
Zaščitni okvir iz nerjavečega jekla	80 x 60 x 40	35590
	Izbirno za: 100 x 60 x 40 100 x 100 x 40 100 x 130 x 40	35591
	80 x 80 x 50	36727
	Izbirno za: 100 x 80 x 50 100 x 100 x 50 100 x 130 x 50	36728
	125 x 130 x 60	36729
	125 x 100 x 40	35901
Protivlomno varovalo	vse svetlobne jaške	10106

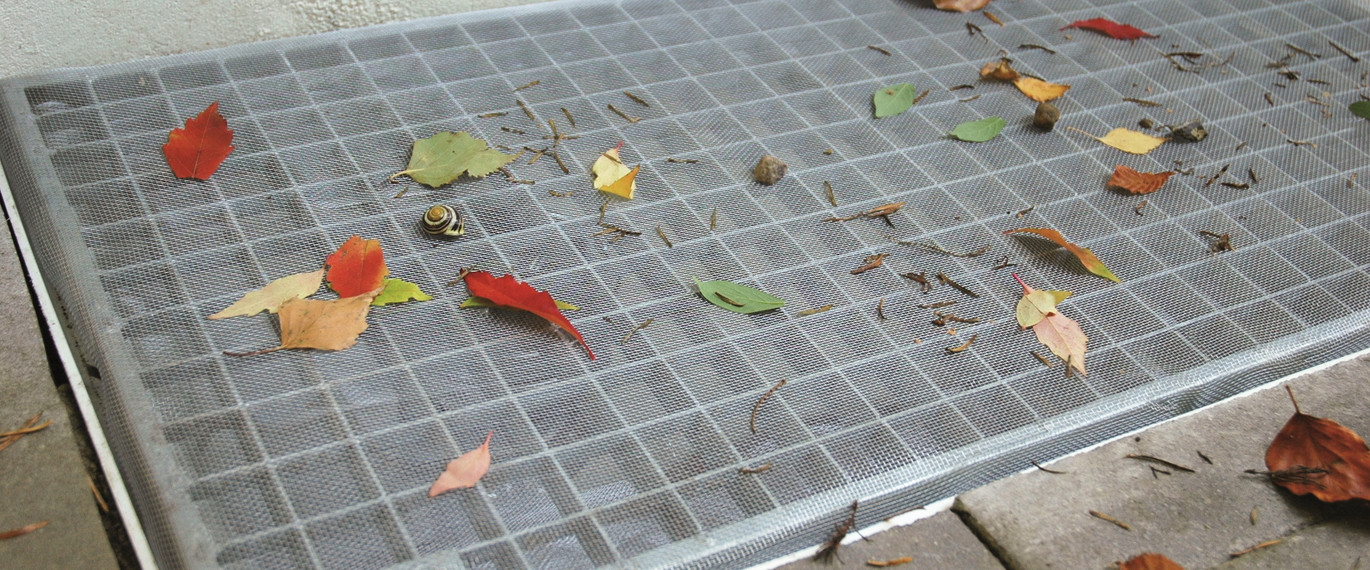

Mreža proti listju in insektom	115 x 60 cm	10331
Mreža proti listju in insektom	140 x 75 cm	10367

ACO HV25_Svetlobni jaški_cenik

pdf

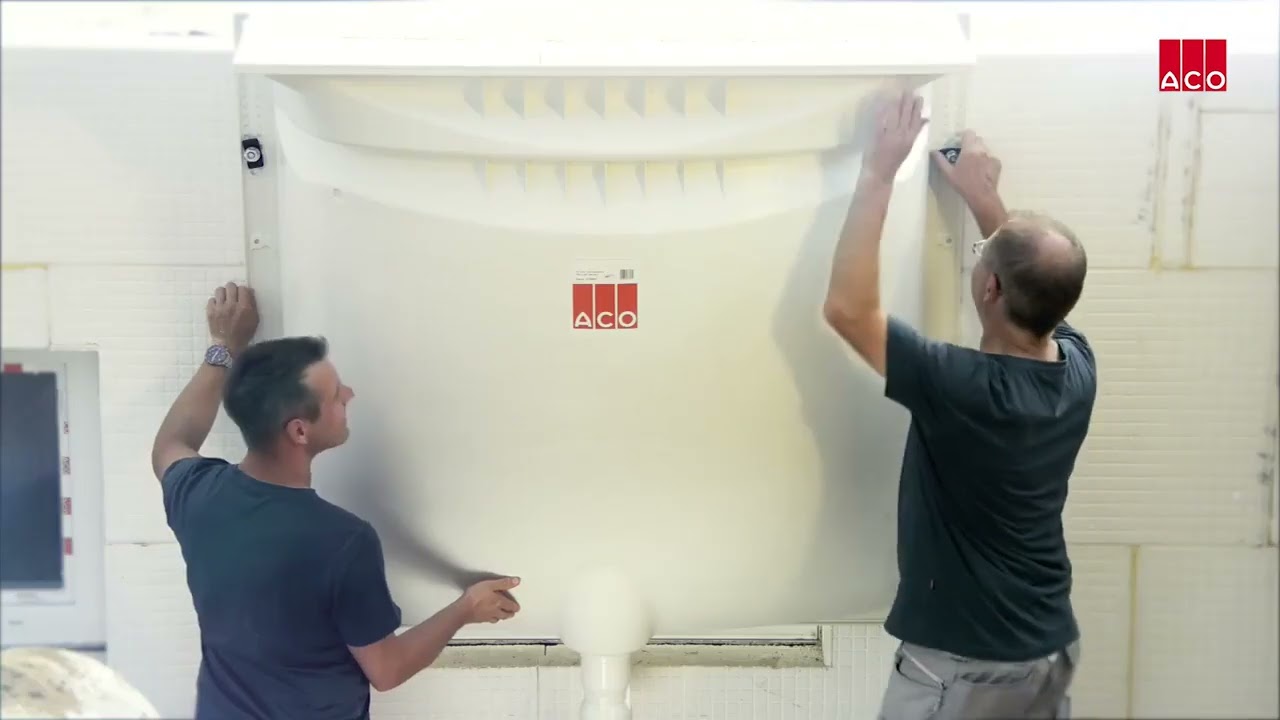

Montaža svetlobnega jaška na toplotno izolacijo	pdf

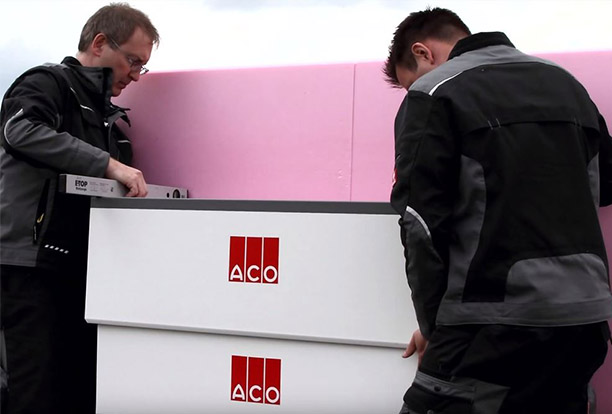

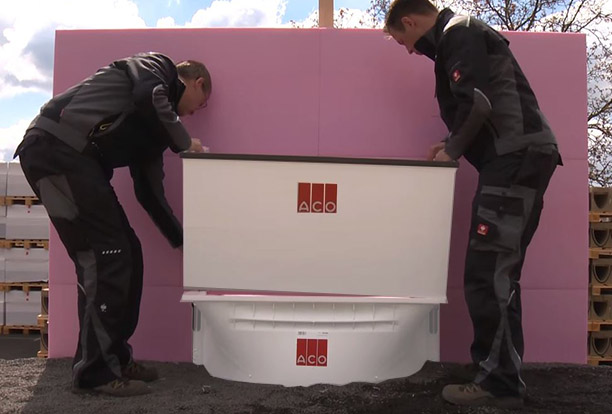

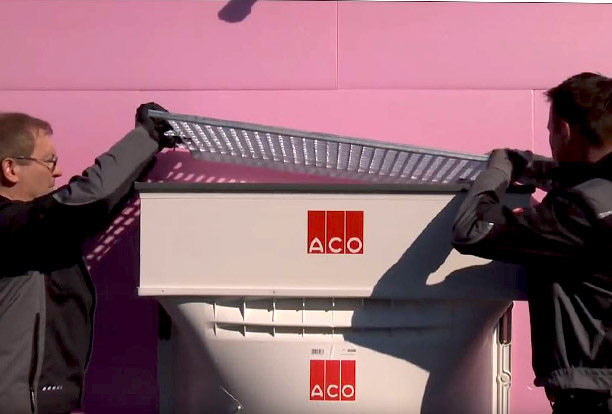

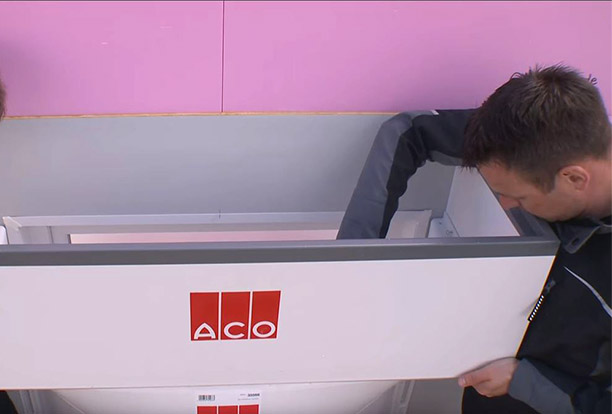

Montaža nastavnih elementov	pdf
Montaža na hidroizolacijo	pdf
Zasipavanje svetlobnega jaška	pdf

Opis

Globina 40 cm
Snežno bela barva
Material: PP, razen 125 x 100 x 40 (GFK)
Pohodna in povozna izvedba
Za pogosto pohodne površine kot so terase ipd. priporočamo pokrivno mrežo z okenci 10/30 mm
Vgradnjo svetlobnih jaškov globine 40 cm priporočamo tam kjer ni bivalnih prostorov

Lastnosti

Kolikor mogoče velika svetlobna odprtina za velik vpad svetlobe
Visoka refleksija svetlobe od telesa svetlobnega jaška v prostor
Naknadno povišanje tipske višine z nastavnimi elementi
Odvajanje padavinske vode preko sifona z lovilcem listja
Efektivno varovanje proti vlomu
Montaža na hidroizolacijo, toplotno izolacijo in pri visoki podtalnici
Podolgovata pritrdilna mesta omogočajo višinsko prilagajanje že privijačenega svetlobnega jaška (velja samo za 100x100x in 100x130) - slika desno.

Dimenzije
Svetlobni jašek	Širina okna do ... cm	Mreža (cm)	h (cm)	t (cm)	b (cm)	lw (cm)
80×60×40	80	84×40	66,6	42,9	92	80,9
100×60×40	100	104x40	66,6	42,9	112	100,8
100×100×40	100	104x40	107,3	42,9	112	100,8
100×130×40	100	104x40	137,3	42,9	112	100,8
125×100×40	115	134x40	107,4	42,9	143	128

Nastavni elementi

Fiksna in višinsko nastavljiva izvedba
Višinska nastavljivost 3-82 cm
Zgornji zaključni rob v sivi barvi
Povišamo lahko za maksimalno 3 nastavne elemente
Svetlobni jaški z nastavnimi elementi niso povozni

Pokrivna rešetka	Za svetlobni jašek	Dimenzija A (mm)	Dimenzija B (mm)
Višinsko nastavljiv 3 - 30 cm
	80 x 40 100 x 40 125 x 40	881 1081 1381	438 438 438
Fiksna višina 27,5 cm
	80 x 40 100 x 40 125 x 40	860 1060 1360	428 428 428

Opis

Globina 60 cm
Snežno bela barva
Material: GFK (umetna masa ojačana s steklenimi vlakni)
Pohodna in povozna izvedba
Za pogosto pohodne površine kot so terase ipd. priporočamo pokrivno mrežo z okenci 10/30 mm
Vgradnjo svetlobnih jaškov globine 60 cm priporočamo za bivalne prostore

Lastnosti

Kolikor mogoče velika svetlobna odprtina za velik vpad svetlobe
Visoka refleksija svetlobe od telesa svetlobnega jaška v prostor
Naknadno povišanje tipske višine z nastavnimi elementi
Odvajanje padavinske vode preko sifona z lovilcem listja
Enostavna višinska nastavljivost samega jaška
Efektivno varovanje proti vlomu
Montaža na hidroizolacijo, toplotno izolacijo in pri visoki podtalnici

Dimenzije
Svetlobni jašek	Širina okna do ... cm	Mreža (cm)	h (cm)	t (cm)	b (cm)	lw (cm)
100×100×60	100	104x60	107,3	63	112	106,3
100×130×60	100	104x60	137,3	63	112	136,3
125×130×60	125	134x60	107,4	63	143	136,3

Nastavni elementi

Fiksna in višinsko nastavljiva izvedba
Višinska nastavljivost 3-82,5 cm
Zgornji zaključni rob v sivi barvi
Povišamo lahko za maksimalno 3 nastavne elemente
Svetlobni jaški z nastavnimi elementi niso povozni

Pokrivna rešetka	Za svetlobni jašek	Dimenzija A (mm)	Dimenzija B (mm)
Višinsko nastavljiv 3 - 30 cm
	100 x 60 125 x 60	1081 1381	642 642
Fiksna višina 27,5 cm
	100 x 60 125 x 60	1060 1360	635 635

Opis

Globina 70 cm
Snežno bela barva
Material: GFK (umetna masa ojačana s steklenimi vlakni)
Za okna širine 150cm ali 200cm
Tipski višini 100cm in 150cm
Svetlobni jaški 70 niso namenjeni povozni vgradnji in vgradnji pri visoki podtalnici
Svetlobni jaški 70 niso povozni
Za pogosto pohodne površine kot so terase ipd. priporočamo pokrivno mrežo z okenci 10/30 mm
Vgradnjo svetlobnih jaškov globine 70 cm priporočamo za bivalne prostore

Lastnosti

Kolikor mogoče velika svetlobna odprtina za velik vpad svetlobe
Visoka refleksija svetlobe od telesa svetlobnega jaška v prostor
Naknadno povišanje tipske višine z nastavnimi elementi
Odvajanje padavinske vode preko sifona z lovilcem listja
Efektivno varovanje proti vlomu
Montaža na hidroizolacijo, toplotno izolacijo in pri visoki podtalnici

Dimenzije
Svetlobni jašek	Širina okna do ... cm	Mreža (cm)	h (cm)	t (cm)	b (cm)	lw (cm)
150×100×70	150	166,5x70	109	74	169	155
150×150×70	150	166,5x70	159	74	169	155
200×100×70	200	216,5x70	109	74	219	205
200x150x70	200	216,5x70	159	74	219	205

Nastavni elementi

Fiksna in višinsko nastavljiva izvedba
Višinska nastavljivost 3-30 cm
Zgornji zaključni rob v sivi barvi
Jaške širine 150 cm lahko povišamo z enim fiksnim ali enim višinsko nastavljivim nastavnim elementom
Jaške širine 200 cm lahko povišamo samo z enim fiksnim nastavnim elementom
Svetlobni jaški z nastavnimi elementi niso povozni

Pokrivna rešetka	Za svetlobni jašek	Dimenzija A (mm)	Dimenzija B (mm)
Višinsko nastavljiv 3 - 30 cm
	150 x 70	1708	743
Fiksna višina 27,5 cm
	150 x 70 200 x 70	1686 2185	730 730

Univerzalen iztočni kos

Lovilec listja kot osnovna izvedba
V kolikor imamo iztok vezan na kanalizacijo ga lahko tudi naknadno opremimo s smradno zaporo
Protipovratna zapora preprečuje vdor vode iz kanalizacije nazaj v svetlobni jašek
Material PP, iztok DN 100

Opis	Primerno za ...	Št. art.
Iztočni kos - z lovilcem listja	vse svetlobne jaške	310069
Smradna zapora - za art. 310069 in art. 310079	vse svetlobne jaške	310060
Iztočni kos - z lovilcem listja in smradno zaporo	vse svetlobne jaške	310079
Iztočni kos - s protipovratno zaporo, smradno zaporo in lovilcem listja	vse svetlobne jaške	310060
Protipovratna enota - za protipovratno zaporo	vse svetlobne jaške	310068
Čep za iztok z možnostjo odprtja	vse svetlobne jaške	35583
Čep za popolno zaprtje iztoka - tudi za naknadno vgradnjo	vse svetlobne jaške	35665
Zaščitni okvir iz nerjavečega jekla	80 x 60 x 40	35590
	Izbirno za: 100 x 60 x 40 100 x 100 x 40 100 x 130 x 40	35591
	80 x 80 x 50	36727
	Izbirno za: 100 x 80 x 50 100 x 100 x 50 100 x 130 x 50	36728
	125 x 130 x 60	36729
	125 x 100 x 40	35901
Protivlomno varovalo	vse svetlobne jaške	10106
Mreža proti listju in insektom	115 x 60 cm	10331
Mreža proti listju in insektom	140 x 75 cm	10367

ACO HV25_Svetlobni jaški_cenik

pdf

Montaža svetlobnega jaška na toplotno izolacijo	pdf
Montaža nastavnih elementov	pdf
Montaža na hidroizolacijo	pdf
Zasipavanje svetlobnega jaška	pdf

Browser not supported

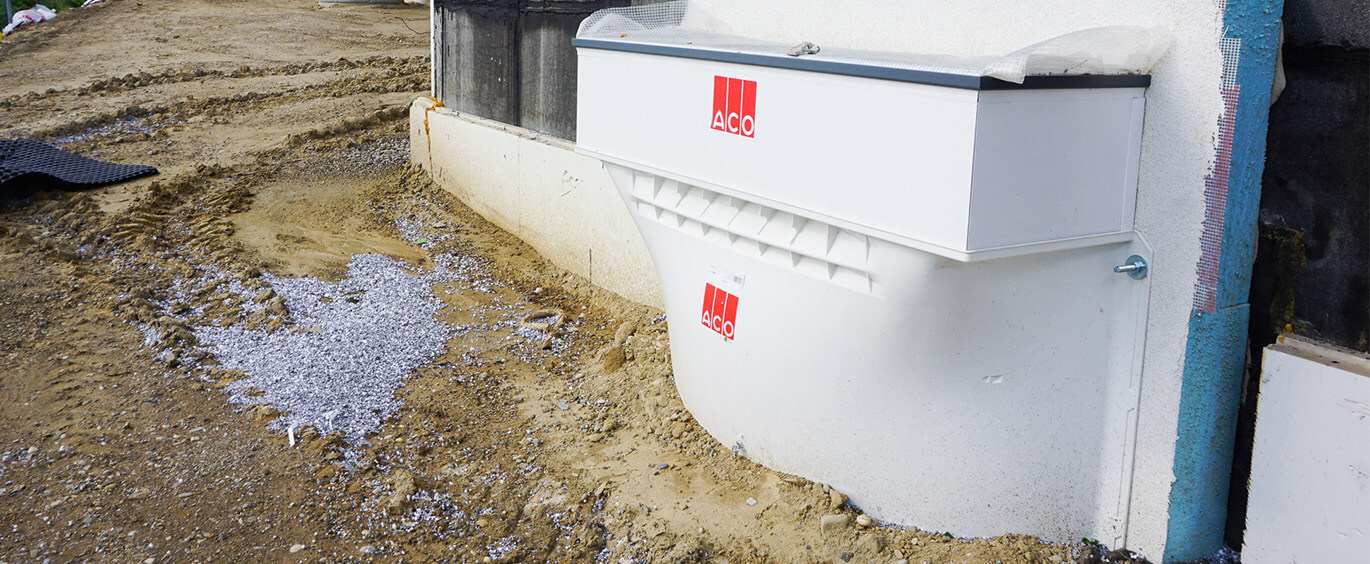

ACO Therm svetlobni jaški

Prenosi

Video

Mreža standardna

Mreža 30 x 30 mm

Mreža 30 x 10 mm

Video

Prospekti

Priporočila za vgradnjo

Mreža standardna

Mreža 30 x 30 mm

Mreža 30 x 10 mm

Video

Prospekti

Priporočila za vgradnjo

Browser not supported

Pregled sistema

Jašek 40 cm

Jašek 60 cm

Jašek 70 cm

Pokrivne rešetke

Pribor

Montaža

Prenosi
