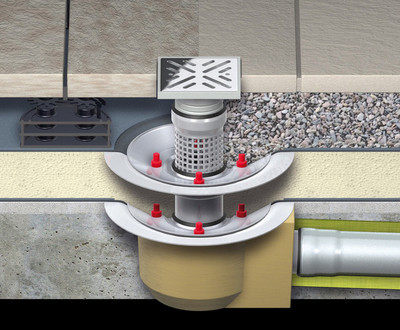

Načrtovanje odvodnjavanja sodobnih balkonov in teras zahteva glede na situacije vgradnje, različne uporabne rešitve. Zaradi tega je program odvodnjavanja balkonov in teras modularno zasnovan. Pri tem naj bodo požiralniki osnova za načrtovanje. Glede na model so na voljo z vertikalnim ali horizontalnim iztokom. Glede na izvedbo je možno požiralnike kombinirati z različnimi nastavnimi elementi. Tako se lahko za vsako področje uporabe in strukturo tal najde ustrezna rešitev odvodnjavanja.

Proizvodni program vsebuje samostojne požiralnike, ki so primerni za posamezne terase oziroma balkone in vrstne požiralnike, ki omogočajo spajanje več balkonov skupaj. Oba tipa požiralnikov se lahko dobavita z zaščitno prirobnico za vgradnjo hidroizolacije ali tlačno prirobnico za vpenjanje hidroizolacijskih folij. Kaskadno odvodnjavanje s plosko oblikovano cevjo je primerno za večnadstropno stavbo, kjer je potrebno direktno odvodnjavanje iz visokega nivoja. Za zasilne prelive se uporabijo izlivniki z odtokom na prosto.

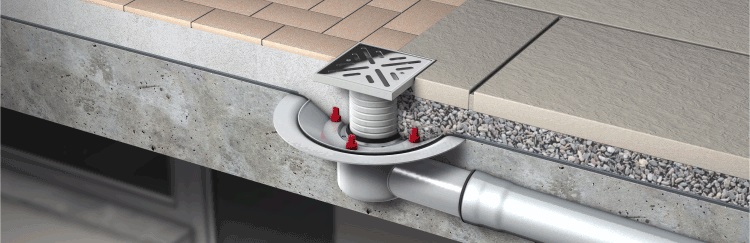

Požiralniki za balkone

Lastnosti:

  • Variabilen sistem za vgradnjo v različne konstrukcije in za različne vrste odvodnjavanja
  • Vsi balkonski in terasni požiralniki so narejeni iz nerjavečega jekla, material 1.4301
  • Razred požarne odpornosti A1, negorljiv material
  • Požiralniki so proizvedeni in preizkušeni po DIN EN 1253
  • Izjemno nizko toplotno raztezanje materiala omogoča vgradnjo direktno v betonske konstrukcije
  • Rešetke okrogle ali kvadratne oblike

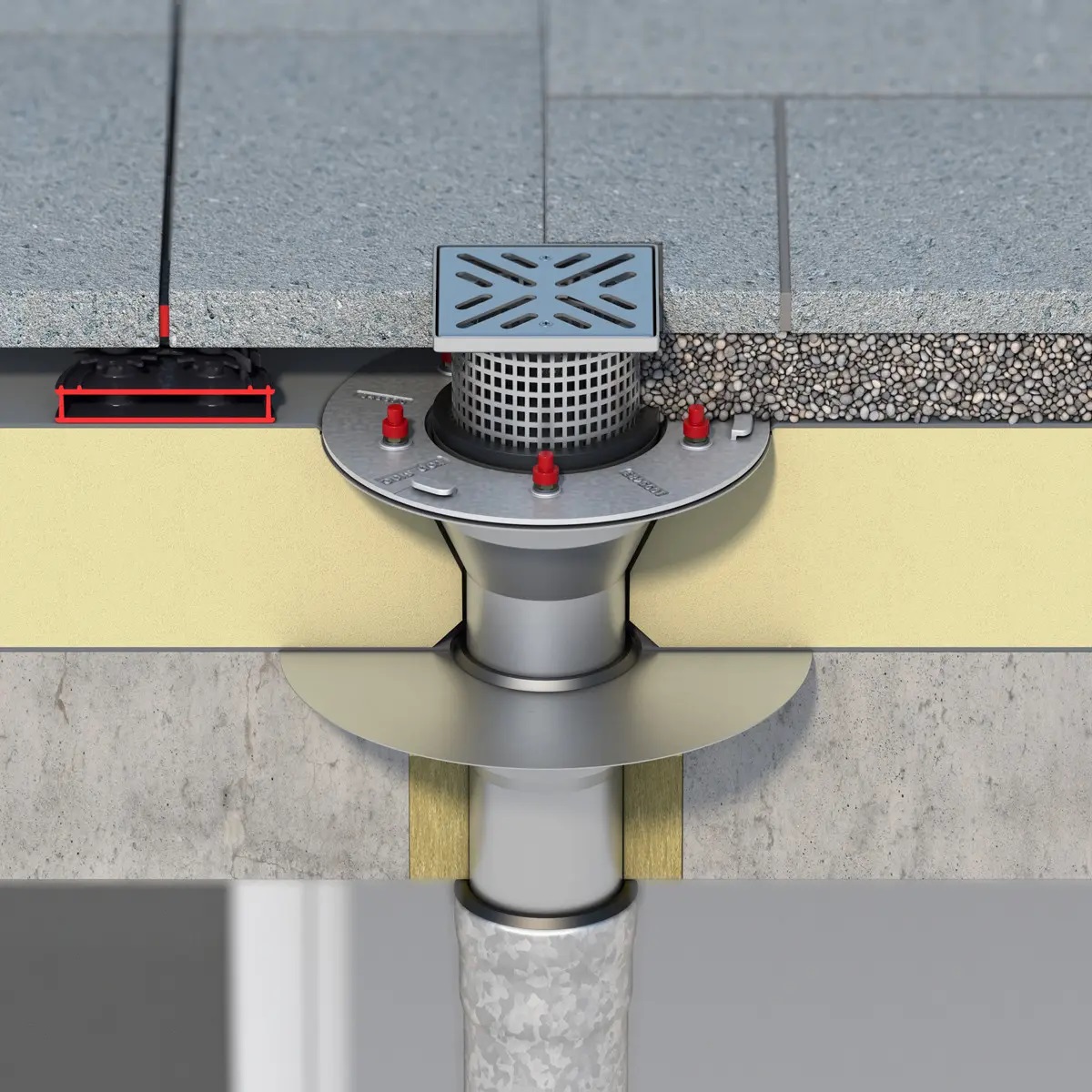

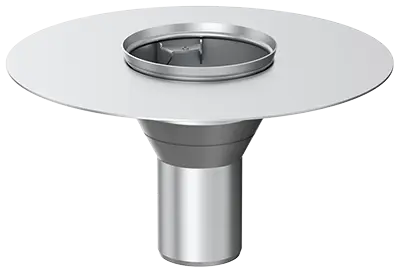

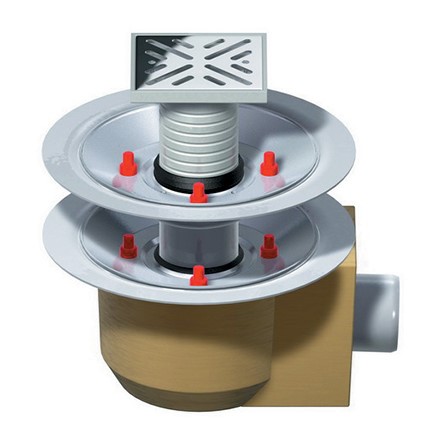

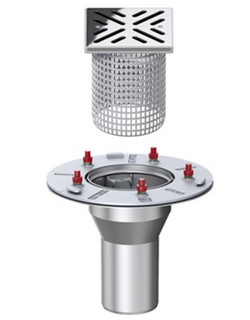

ACO balkonski vtočnik

  • Kot samostojni vtočnik ali za direktno odvodnjavanje
  • DN50, DN70, DN100
  • Nerjaveče jeklo (1.4301), negorljiv material (A1)
  • S prirobnico za lepljenje, s tlačno prirobnico, brez prirobnice ali s prirobnico za vgradnjo ob zidu ali vogalu objekta
  • Z ali brez opažne cevi

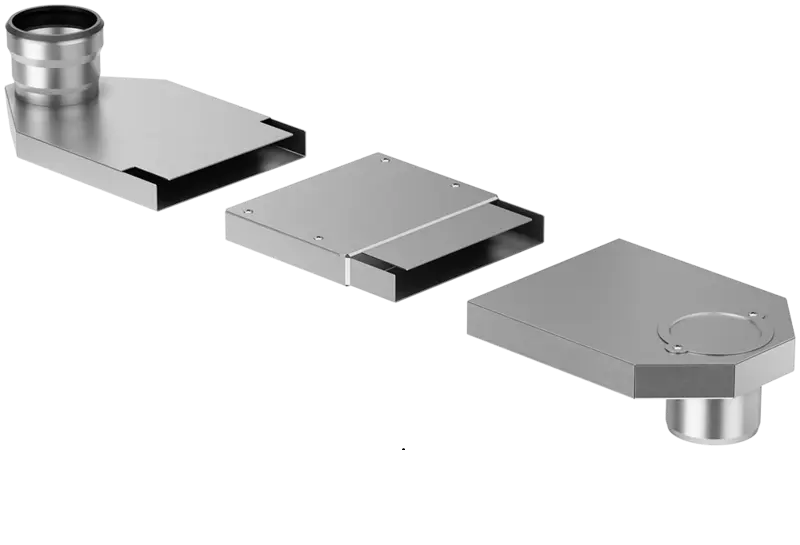

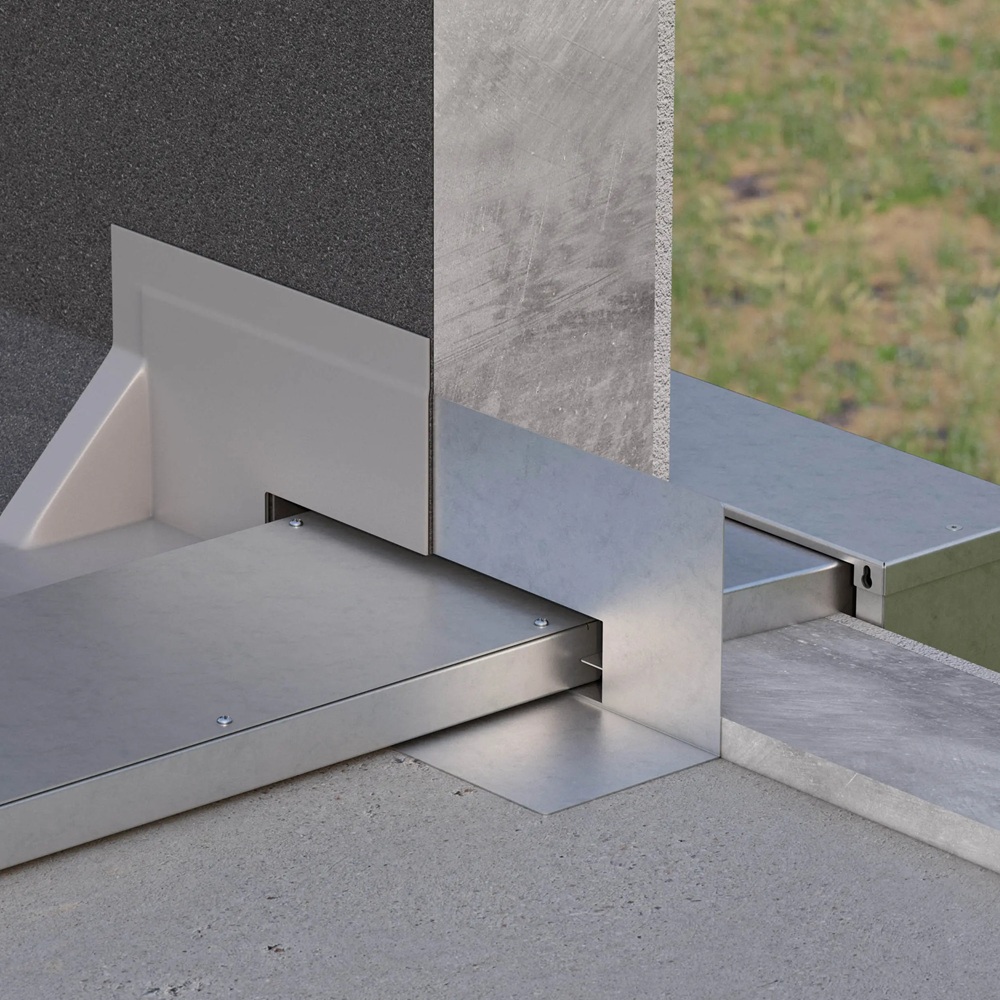

ACO kaskadno odvodnjavanje

  • Modularni sistem, višina ploskih cevi samo 42mm
  • Za objekte z več etažami
  • Nerjaveče jeklo (1.4301), negorljiv material (A1)
  • DN70, DN100
  • Vgradnja med hidroizolacijo in finalnim tlakom
  • Kompatibilno z ACO balkonskimi vtočniki
  • Prilagajanje dolžine elementov na mestu vgradnje

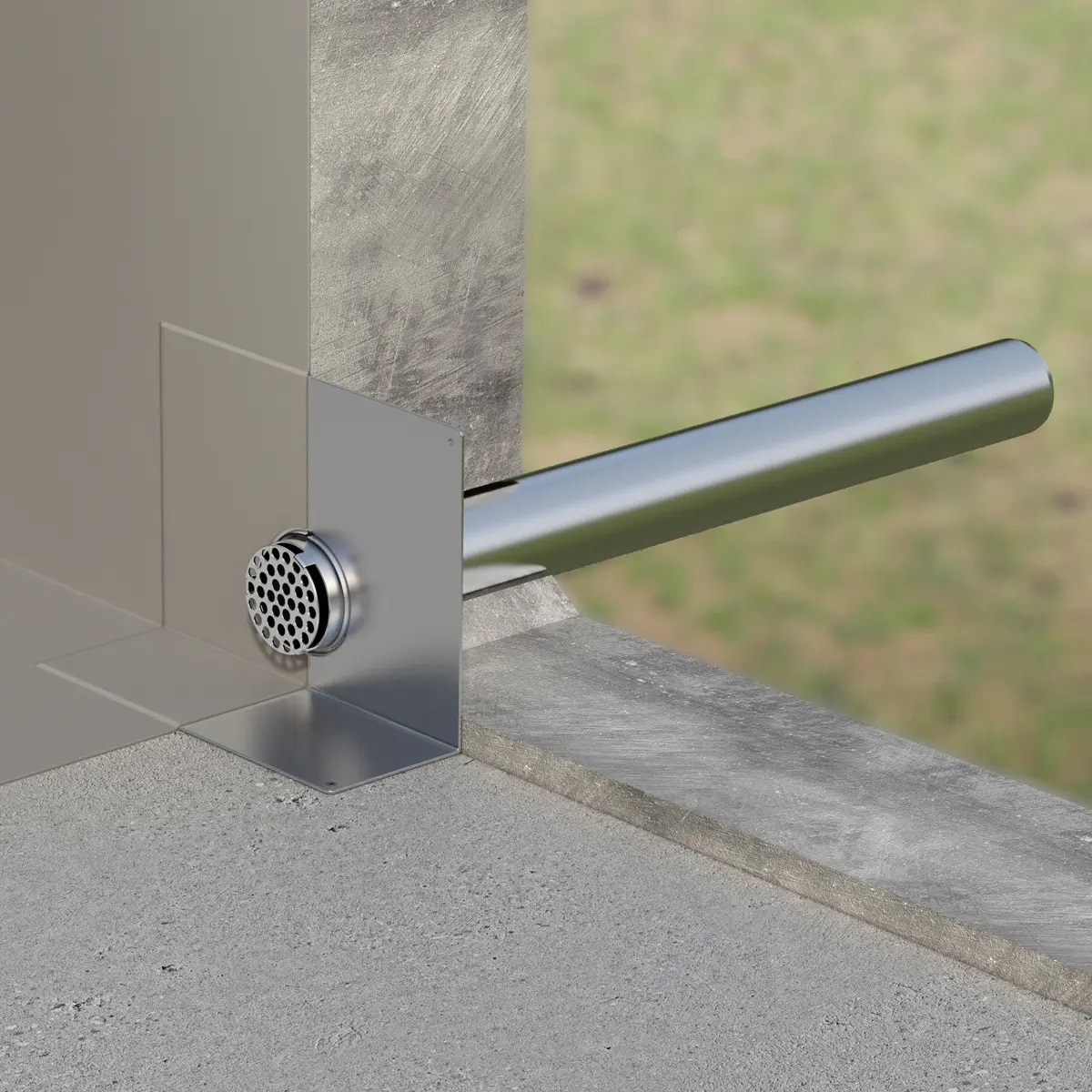

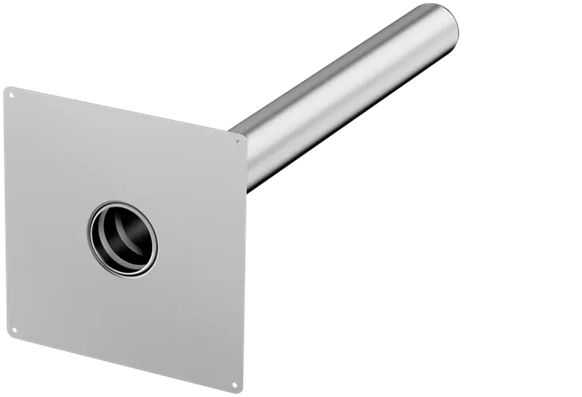

ACO zasilni preliv

  • Za odvodnjavanje skozi parapet
  • Nerjaveče jeklo (1.4301), negorljiv material (A1)
  • DN50, DN100
  • Za odvodnjavanje površin, ki so po obodu zaprte
  • Primerno kot glavno odvodnjavanje kot tudi zasilno odvodnjavanje
  • Z upogljivo prirobnico za lepljenje
  • Sistem odvodnih cevi skozi objekt ni potreben

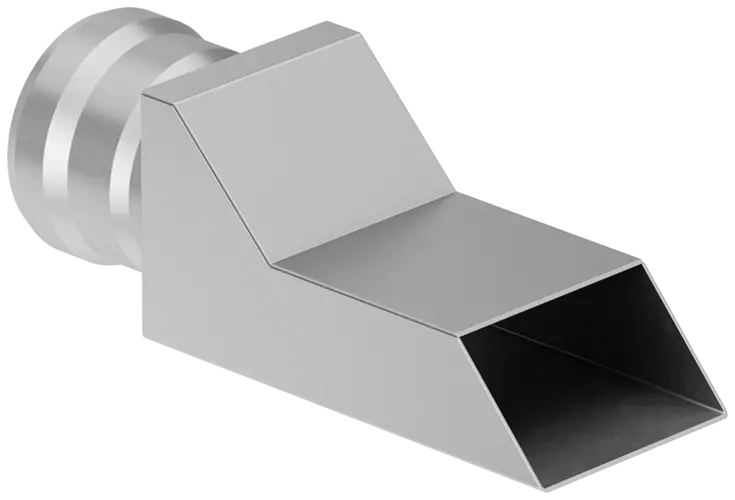

ACO Klinker izlivnik

  • Za odvodnjavanje skozi parapet
  • Nerjaveče jeklo (1.4301), negorljiv material (A1)
  • Z direktno povezavo na GM-X cevi
  • Za odvodnjavanje po obodu zaprtih balkonov
  • Za zasilno odvodnjavanje
  • Neizoliran
  • Dimenzije izlivnika ustrezajo dimenzijam klinker opeke zato je produkt optimalen za vgradnjo fasade s klinker opeko

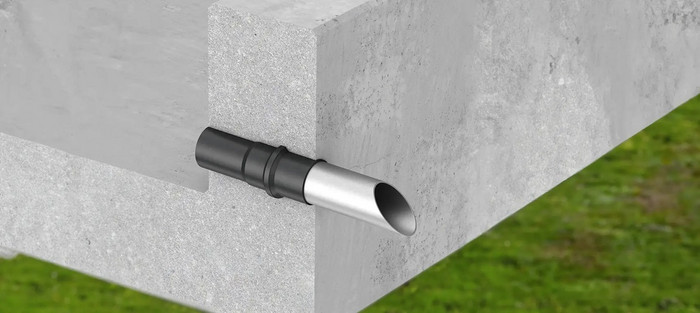

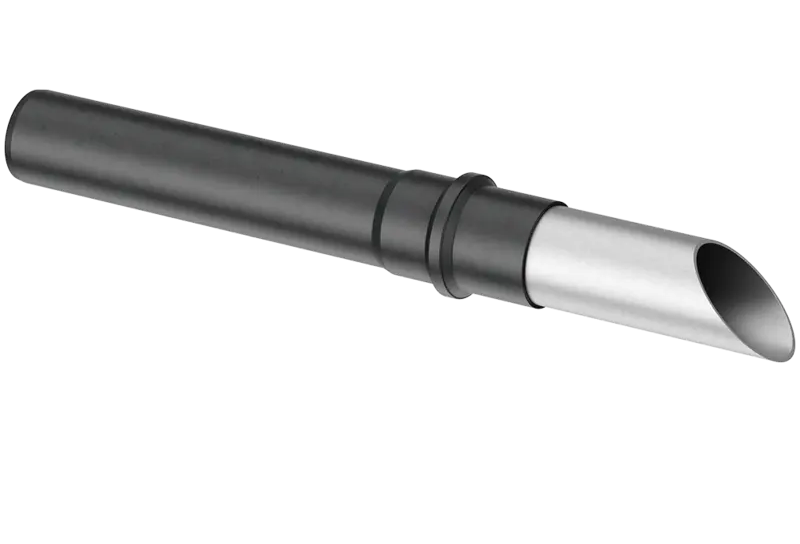

ACO balkonski izlivnik

  • Za odvodnjavanje skozi parapet
  • Za odvodnjavanje po obodu zaprtih balkonov
  • Za zasilno odvodnjavanje
  • Neizoliran
  • Plastična cev se lahko na mestu odreže na želeno dolžino

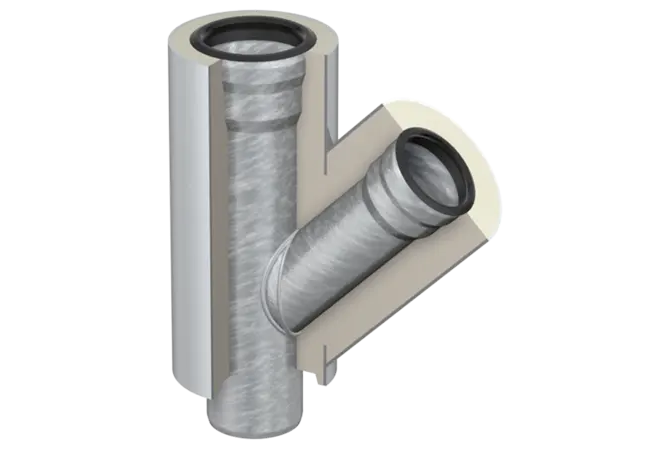

GM-X cevi

  • Odtočne cevi in fitingi primerni za vse sisteme ACO balkonskega odvodnjavanja
  • Vročecinkano jeklo, negorljiv material (A1)
  • DN32 - DN300
  • Zvočna izolacija preizkušena skladno z DIN 4109 in VDI 4100
  • Visoko stabilen in trajen material
Katalog_odvodnjavanje balkonovpdf
Navodila za vgradnjo spodnjega dela balkonskega vtočnika_DEpdf
Navodila za vgradnjo balkonskih vtočnikov z mehansko prirobnico_DEpdf
Navodila za vgradnjo balkonskih vtočnikov s prirobnico za lepljenje_DEpdf
Navodila za vgradnjo balkonskih vtočnikov brez prirobnice_DEpdf
ACO balkonski vtočniki s podpornim robom - splošni popis delxlsx
ACO balkonski vtočniki s prirobnico za lepljenje - splošni popis delxlsx
ACO balkonski vtočniki z mehansko prirobnico - splošni popis delxlsx
ACO balkonski vtočniki brez prirobnice - splošni popis delxlsx
