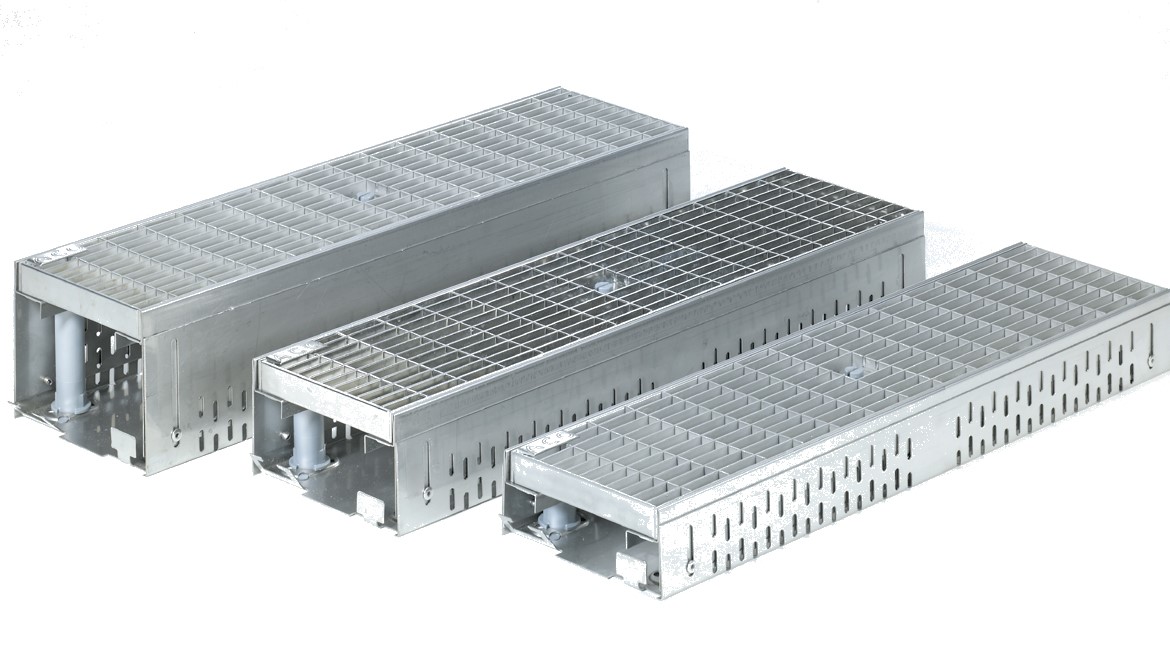

ACO Profiline odvodnjavanje fasad in teras

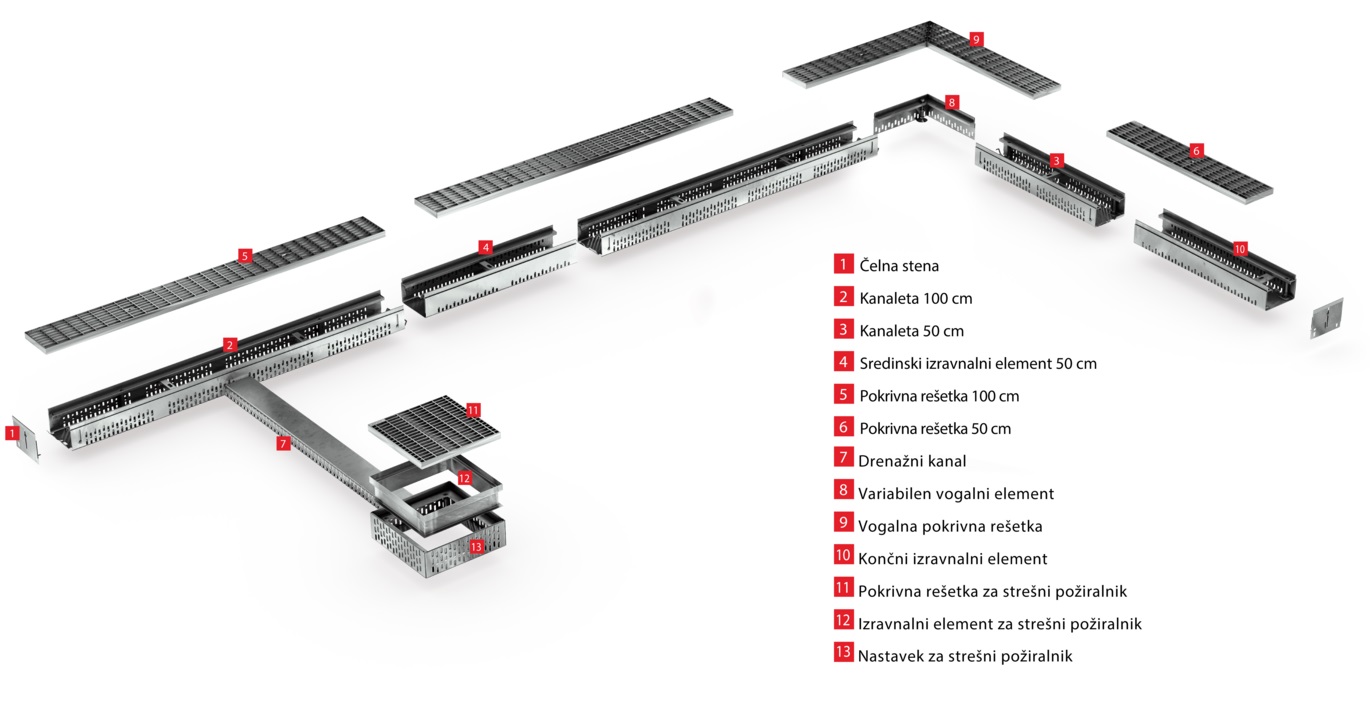

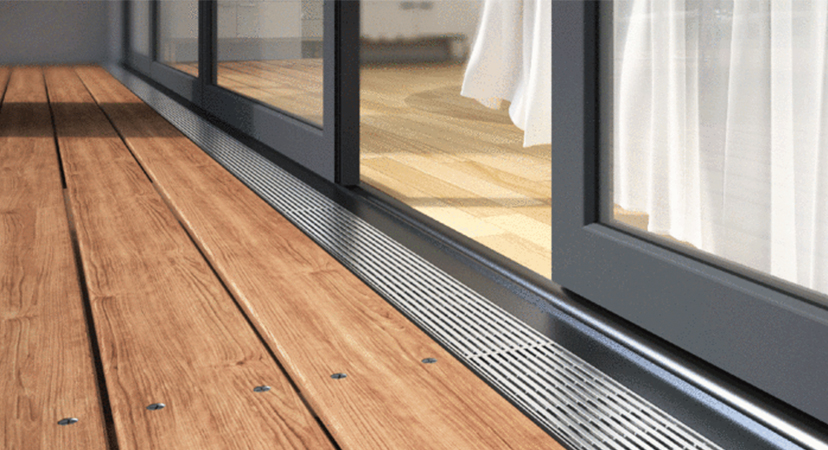

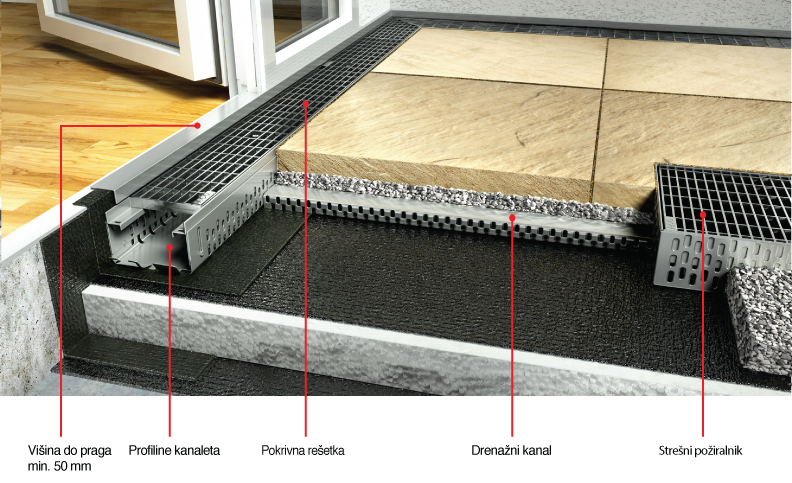

Linijski požiralniki ACO Profiline so namenjeni vgradnji na občutljivih področjih balkonskih vrat in fasade pri terasah, balkonih in strešnih vrtovih. Sistem je primeren za talne konstrukcije na prodnatem nasutju ali dvignjene pode in deluje v dveh nivojih: padavinsko vodo, ki priteče po balkonskih vratih ali fasadi skozi pokrivno rešetko odvaja v kanalizacijski sistem in hkrati v prodnato nasutje, ki služi za začasno akumulacijo vode ob močnejših padavinah in s tem zagotavlja večjo varnost ter razbremenitev odtočnega sistema ob vršnem nalivu.

Prefabricirani elementi so izdelani iz vročecinkanega ali nerjavečega jekla. Vgradnja sistema za odvodnjavanje ACO Profiline omogoča po avstrijski normi ÖNORM B 3691:2019 znižanje razlike med višino notranjega in zunanjega prostora na 1 cm in s tem izvedbo prehoda brez arhitektonskih ovir.

Slovenski Pravilnik o univerzalni graditvi in uporabi objektov (Uradni list RS, št. 41/18) navaja, da višina pragu ne sme presegati 1,5 cm (za objekte, ki so dostopni vsem ljudem).

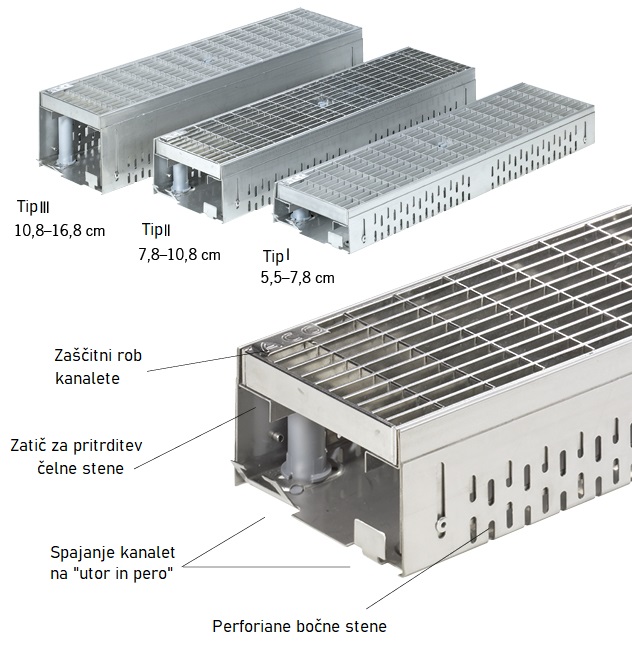

Nove Izvedbe po ÖNORM B 3691:2019

IzvedbaGradbena višina (cm)Gradbena širina (cm)Gradbena dolžina (cm)
Tip I višinsko nastavljivo5,5 do 7,813/20/2550/100
Tip II višinsko nastavljivo7,8 do 10,813/20/2550/100
Tip III višinsko nastavljivo10,8 do 16,813/20/2550/100
Sanacijska kanaleta31350/100/200
Fiksna gradbena višina513/2550/100/200
Fiksna gradbena višina7,513/20/2550/100/200
Fiksna gradbena višina92550/100/200
Fiksna gradbena višina101350/100/200
Fiksna gradbena višina141350/100/200

Ostale razpoložljive izvedbe

IzvedbaGradbena višina (cm)Gradbena širina (cm)Gradbena dolžina (cm)
Fiksna gradbena višina52050/100/200
Fiksna gradbena višina81350/100/200
Fiksna gradbena višina92050/100/200
Fiksna gradbena višina181350/100/200

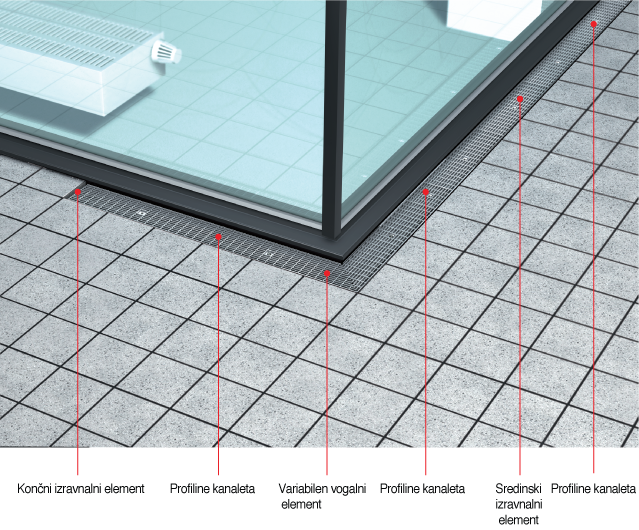

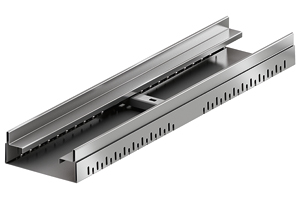

Sredinski izravnalni element

Za brezstopenjsko dolžinsko izravnavo. Element se enostavno vloži med dve kanaleti in omogoča brezstopenjsko dolžinsko izravnavo od 5 do 50 cm med najmanj dvema kanaletama.

Npr.: skupna potrebna dolžina linije 1,35 m; 2 x kanaleta dolžine 50 cm, 1 x izravnalni element sredinski.

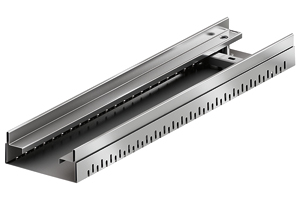

Končni izravnalni element

Omogoča brezstopenjsko dolžinsko izravnavo 10 do 55 cm za ali pred kanaleto.

Npr.: skupna potrebna dolžina linije 0,89 m; 1 x kanaleta dolžine 50 cm, 1 x izravnalni element zaključni.

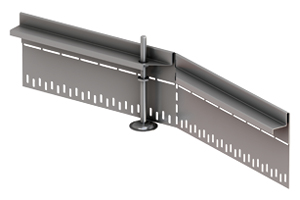

Prilagodljiv vogalni element

Omogoča izvedbo poljubnega vogala od 0 do 90 stopinj, brez zamudnega rezanja kanalet na mero. Element se kot podaljšek vstavi na koncu kanalete, nato se nastavi potreben kot za vogal.

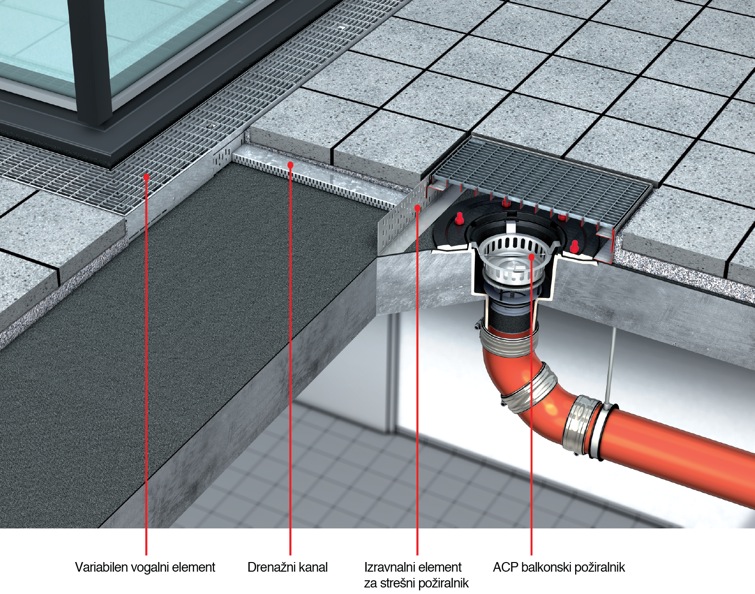

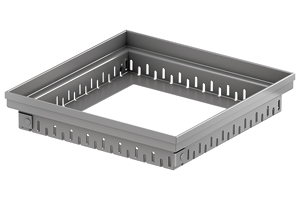

Nastavek za strešni požiralnik

V kolikor imamo na terasi vgrajen talni požiralnik za odvajanje padavinske vode, je potrebno nad njim vgraditi pokrivno rešetko, ki omogoča dostop do strešnega požiralnika za potrebe vzdrževanja in čiščenja.

Zunanja mera 25 x 25 cm, svetla mera 17,5 x 17,5 cm
Zunanja mera 40 x 40 cm, svetla mera 32,5 x 32,5 cm
Zunanja mera 50 x 50 cm, svetla mera 42,5 x 42,5 cm

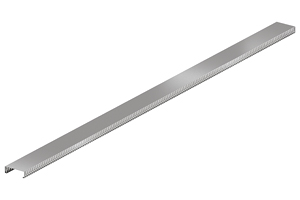

Drenažni kanal

Za izvedbo povezave med kanaleto in strešnim požiralnikom za odtok padavinske vode.

Gradbena dolžina 200 cm
Gradbena širina 10 cm
Gradbena višina 3 cm
Iz nerjavečega ali vročecinkanega jekla

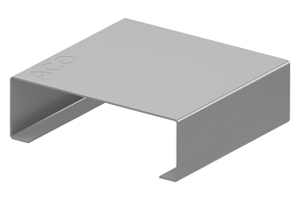

Spojni element

Za spajanje drenažnih kanalov.

Dolžina 10 cm
Širina 10,4 cm
Višina 3,4 cm
Iz nerjavečega ali vročecinkanega jekla

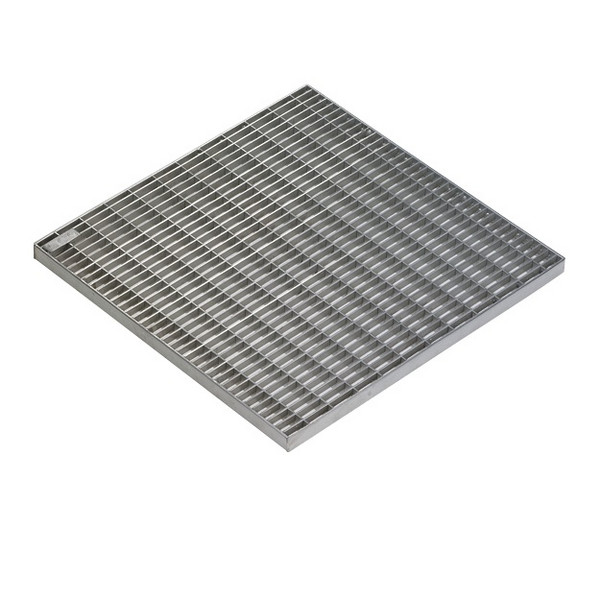

Pokrivne rešetke za nastavne elemente

Dimenzije 25 x 25 cm, 40 x 40 cm in 50 x 50 cm

Mrežasta rešetka MW 30/10 mm
Vroče cinkano jeklo, nerjaveče jeklo

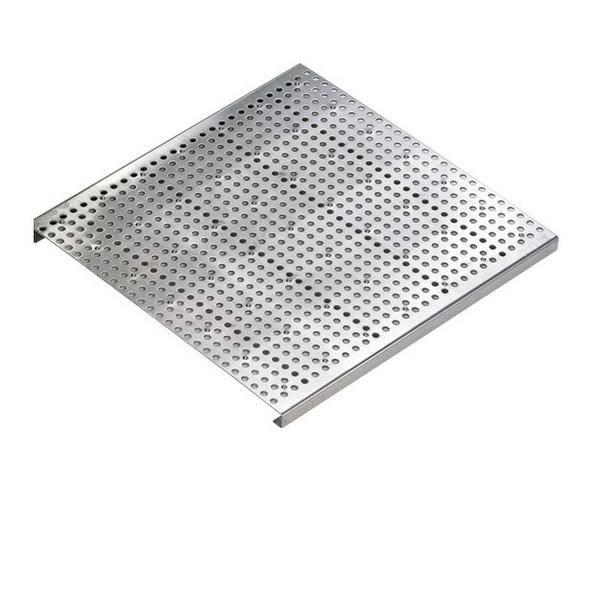

Luknjičasta rešetka Ø 6.4 mm
Vroče cinkano jeklo, nerjaveče jeklo

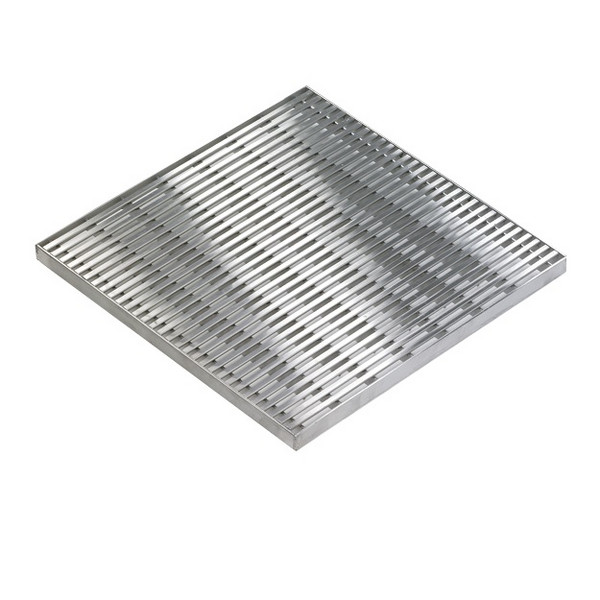

Heelsafe rešetka SW 5.5 mm
Vroče cinkano jeklo, nerjaveče jeklo

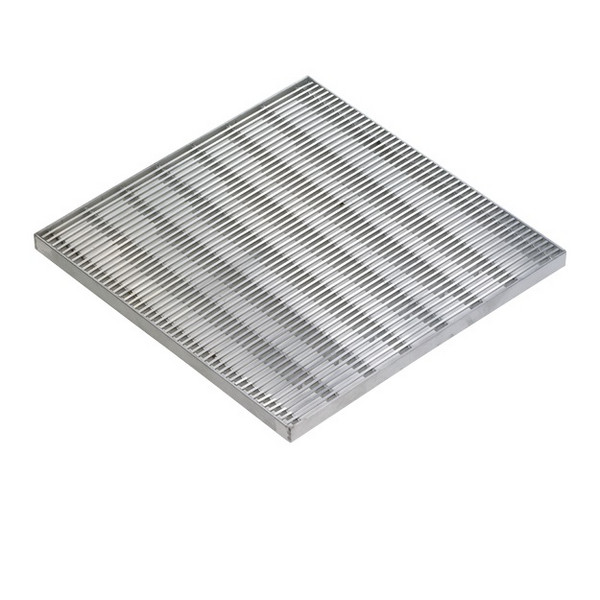

Heelguard rešetka SW 5 mm
Vroče cinkano jeklo, nerjaveče jeklo

Pokrivne rešetke za kanalete

V dolžinah 50 in 100 cm

Heelsafe pokrivna rešetka
Vroče cinkano jeklo, nerjaveče jeklo

Vzdolžna profilna pokrivna rešetka
Nerjaveče jeklo

Profilna pokrivna rešetka
Nerjaveče jeklo

Prečna profilna pokrivna rešetka
Nerjaveče jeklo

Luknjičasta pokrivna rešetka
Vroče cinkano jeklo, nerjaveče jeklo

Mrežasta pokrivna rešetka
Vroče cinkano jeklo, nerjaveče jeklo

Mostna pokrivna rešetka
Vroče cinkano jeklo, nerjaveče jeklo
