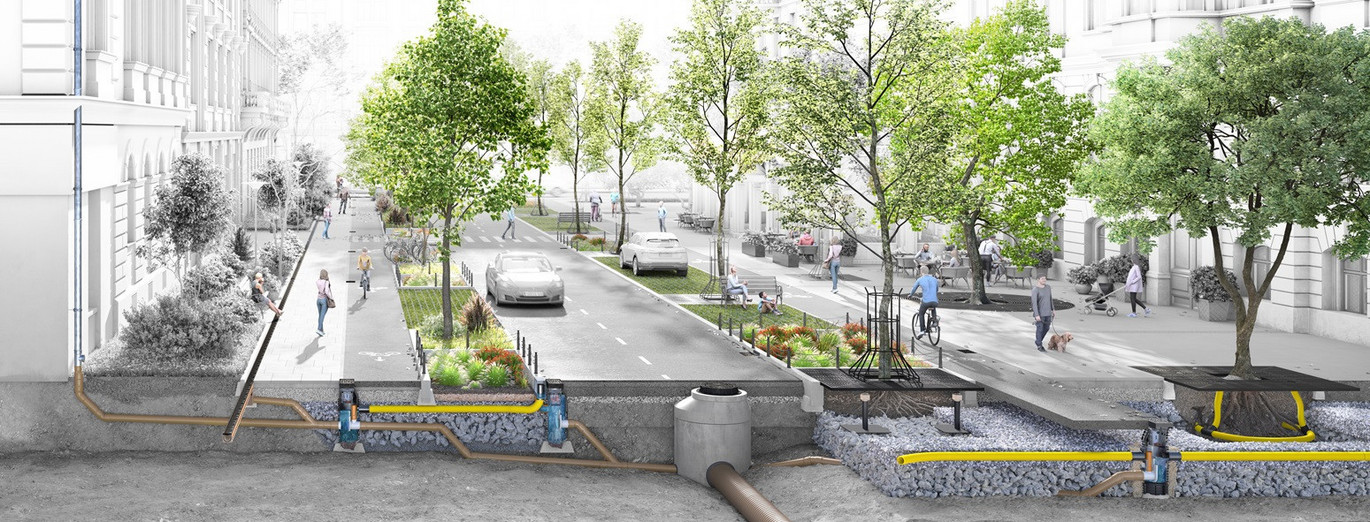

ACO Green City 1550x591

ACO Green City rešitev - modularni sistem za spužvasto mesto

Podjetje ACO je kot strokovnjak za upravljanje s površinskimi vodami in partner delovne skupine Schwammstadt, ki razvija koncept Sponge City, zasnovalo modularen sistem v okviru tega projekta kot tehnično rešitev, ki je tako učinkovita kot tudi enostavna za izvedbo. Zbrano deževnico s strešnih površin je mogoče odvajati neposredno v podzemno telo spužvastega mesta, onesnaženo deževnico z ulic in parkirišč pa je treba najprej prečistiti in nato odvesti v sistem Sponge City. Tako je del modularnega sistema ACO tudi poseben ACO cestni požiralnik z dizajnersko vtočno rešetko, ki ima dodan sistem čiščenja zbrane padavinske vode z ulic.

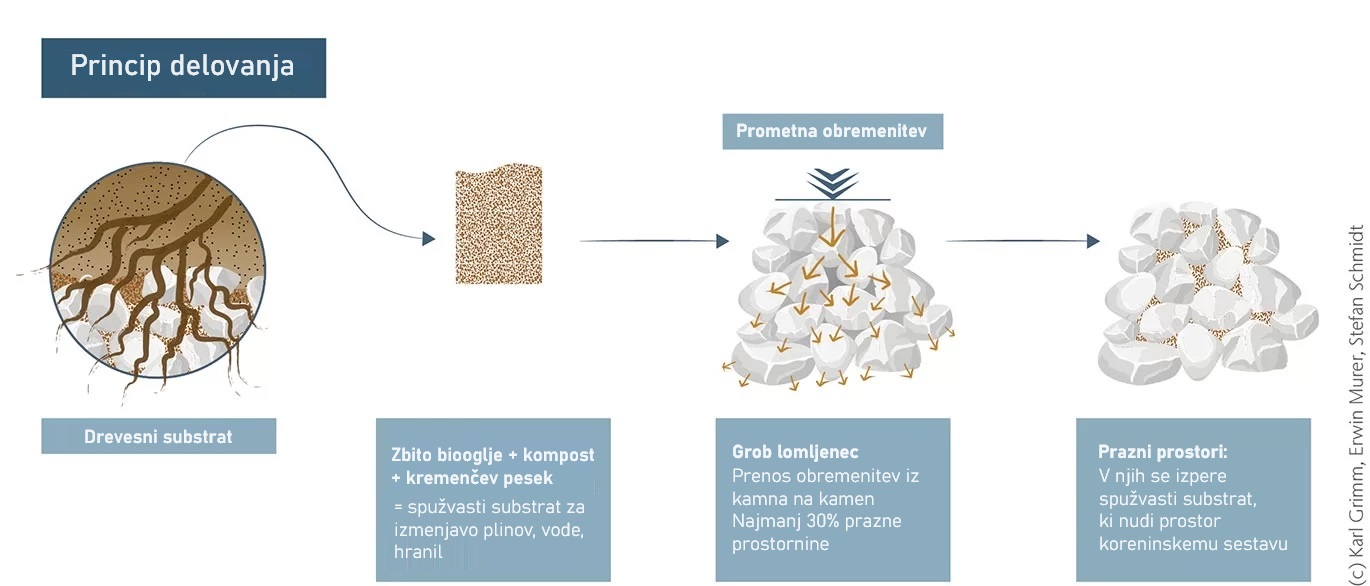

Kako ta "goba" deluje pod površjem?

Konstrukcija spodnjega ustroja vozišča mora ustrezati tako tehničnim pogojem gradnje cest kot tudi biološkim zahtevam dreves. S substratom zapolnjene votline med kamni podkonstrukcije omogočajo shrambo vode za drevesa, ki jo potrebujejo predvsem v sušnih obdobjih. Ustvari se sistem por, skozi katere se lahko razraščajo korenine: grobe pore omogočajo zraku in vodi, da prodreta v tla in se porazdelita. Dodaten učinek tega sistema je tudi ustvarjanje prostora za zadrževanje deževnice, ki razbremeni kanalizacijo in oskrbuje drevesa tudi v sušnih obdobjih. Korenine mestnih dreves so dolgoročno preskrbljene z zrakom, vodo in hranili. To je predpogoj za zdrava in vitalna drevesa.

Prednosti sistema:
  • se osredotoča na urbana drevesa kot učinkovito sredstvo za boj proti posledicam podnebnih sprememb, zlasti za ublažitev mestnih toplotnih otokov.
  • omogoča širjenje korenin urbanih dreves kot ukrep za izboljšanje vitalnosti in življenjske dobe dreves (cilj: vsaj 36m³ koreninskega prostora na drevo).
  • gre za čim večjo uporabo lokalno dostopnih materialov in načrtovanje spužvastega mestnega območja tako, da je prilagojeno cestnemu prostoru, terenu in lokalnim podnebnim razmeram. Načrtovanje vključuje izbor podzemne strukture, zasaditve in tlakovanja.
  • namen je, da večino letnih padavin odvedemo v zadrževalni podzemni sistem in jih čim več ohranimo
Sistem spužvasto mesto ACO
Pametna raba deževnice

Namesto da bi se padavinske in obilne meteorne vode kar se da hitro odvedle v kanalizacijo, jih speljemo v korenine uličnih dreves. Cilj je vnesti čim več deževnice za oskrbo drevesa z vodo tudi v daljših sušnih obdobjih brez dodatnega ročnega zalivanja.

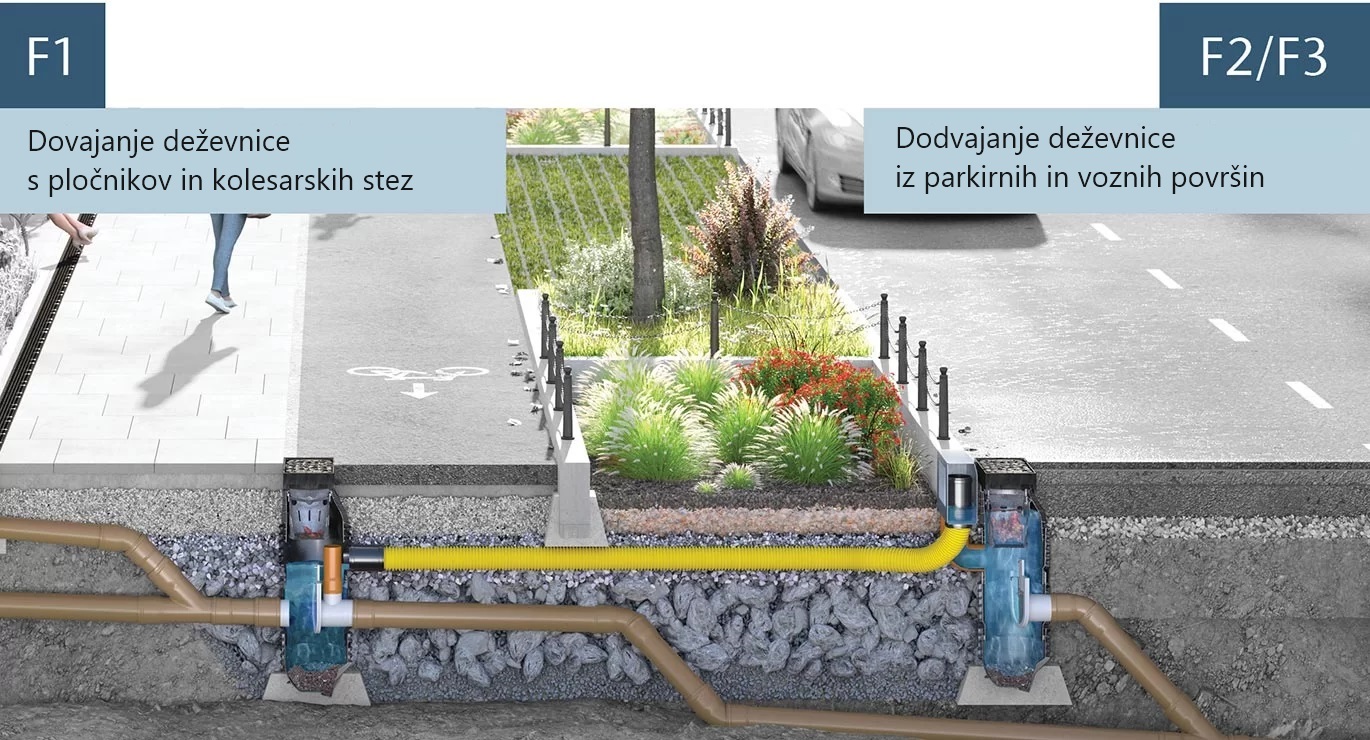

ACO Green City pregled sistema

Modularni sistem za tip območja F1

Neposredno dovajanje deževnice s pločnikov in kolesarskih stez v spužvasto mestno telo (tip površin F1 po ÖWAV RB45)

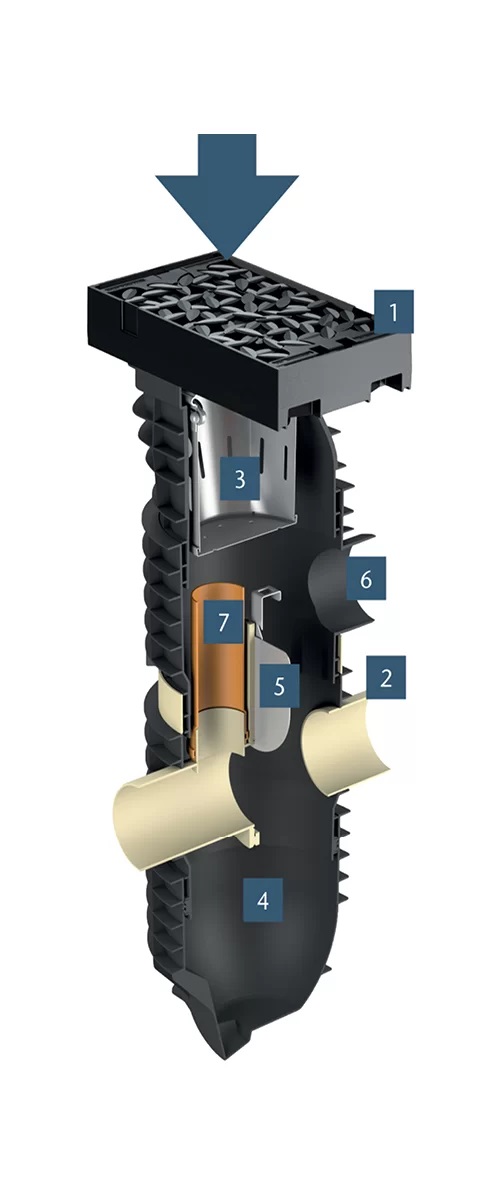

Modularni sistem za tip območja F1

Deževnica se dovaja v Combipoint cestni požiralnik preko vtočne »Sponge City« pokrivne rešetke (1) ali dodatnega dovodnega priključka (2).

Prvo grobo čiščenje poteka v košari za lovljenje listja in grobih nečistoč (3). Deževnica se nato v steka v mokri usedalnik na dnu jaška, kjer se drobni delci usedejo na dno (4).

S trajanjem deževja se nivo vode v jašku dvigne do iztočne cevi (6) preko katere se odvaja v spužvasto strukturo mestnega drevesa. V poletnem obratovanju je vgrajena loputa (5) za priključek na kanalizacijo zaprta.

Če se spužvasta struktura nasiči, nastane v jašku zastoj in dvig nivoja vode do potopne prelivne cevi (7) ki vodi direktno v kanalizacijo.

Pozno jeseni in spomladi je potrebno košaro za listje (3) očistiti in iz dna mokrega usedalnika (4) izsesati usedline.

Modularni sistem za tipe površin F2 in F3

Dodvajanje deževnice preko zemeljskega filtra, za parkirne in vozne površine v kombinaciji z iztočnim ACO Sponge City boxom (tip površin F2 & F3 v skladu z ÖWAV RB45)
Modularni sistem za tipe površin F2 in F3

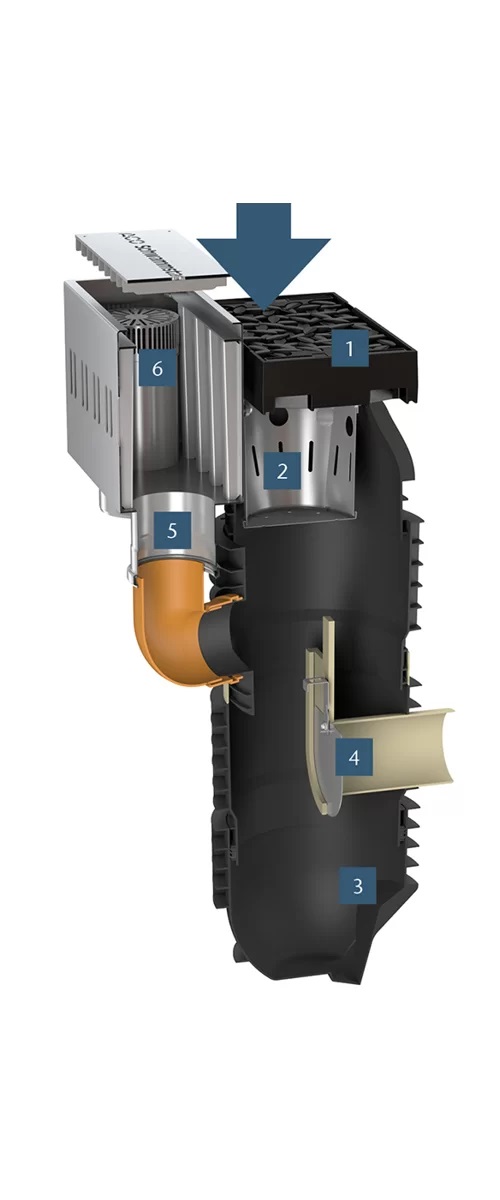

Morebitna onesnažena deževnica se dovaja v Combipoint cestni požiralnik preko vtočne »Sponge City« pokrivne rešetke (1)

Prvo grobo čiščenje poteka v košari za lovljenje listja in grobih nečistoč (2). Deževnica se nato v steka v mokri usedalnik na dnu jaška, kjer se drobni delci usedejo na dno (3).

V poletnem obratovanju je vgrajen drsnik (4) za priključek na kanalizacijo zaprt.

Padavinska voda se ob deževju v jašku dviga do priključenega ACO odtočnega boxa (5)) kjer se preko rež odvaja v sosednji sadilni jarek z zemeljskmi filterom. Padavinska voda se nato čisti preko nameščene 30 cm zemeljske plasti preden vstopi v spužvasto telo.

Če pride zaradi močnega dežja do preliva v zemeljski filtrski plasti in dviganja gladine, pride vgrajeni obvod (6) v stik z odtočno omarico in usmeri deževnico preko odvodnih cevi neposredno v spužvasto strukturo. Pomembno je, da gredo prve onesnažene vode (prvo izpiranje) vedno skozi zemeljski filter.

Pozno jeseni in spomladi je potrebno košaro za listje (2) očistiti in iz dna mokrega usedalnika (3) izsesati usedline.

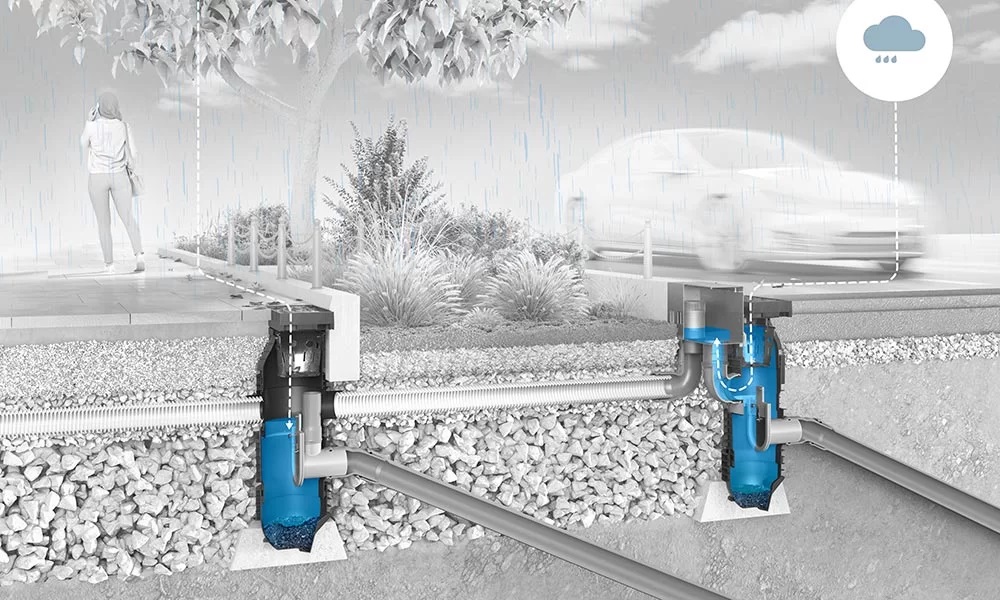

1. Poletno delovanje: Začenja se dež

Delovanje modularnega sistema ACO Sponge City

Deževnica s pločnika:
Priteka v cestni požiralnik, kjer se akumulira do nivoja priključenih drenažnih cevi.

Deževnica s ceste:
Priteka v cestni požiralnik, kjer se akumulira do nivoja priključenega odtočnega boxa.

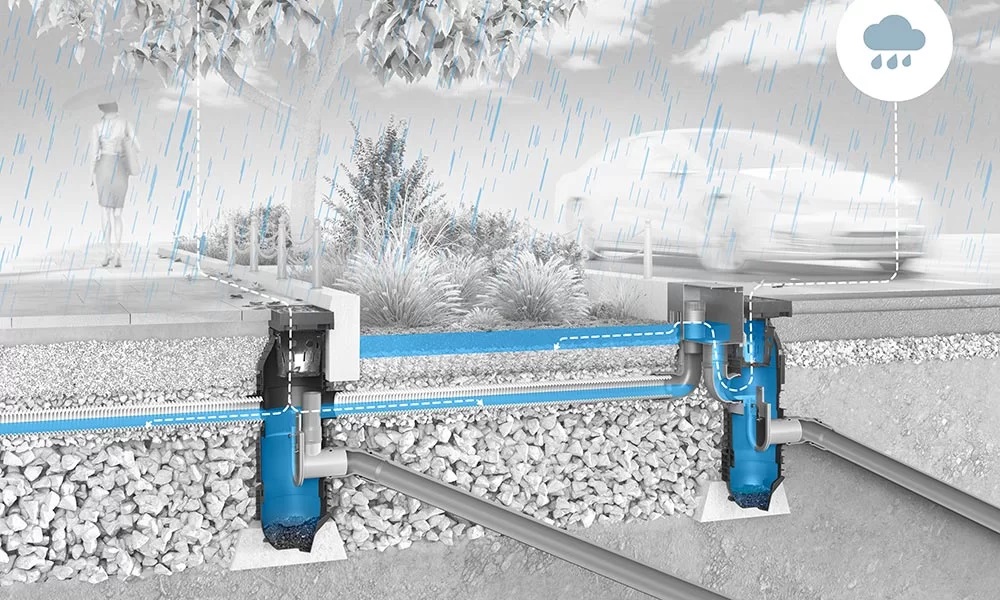

2. Poletno obratovanje: Dežuje

Padavine se nadaljujejo

Deževnica s pločnika:
Skozi drenažne cevi se dovaja direktno v spužvasto strukturo.

Deževnica s ceste:
Deževnica se preko odtočnega boxa odvaja v zemeljski filter, skozi katerega vstopi v spužvasto strukturo.

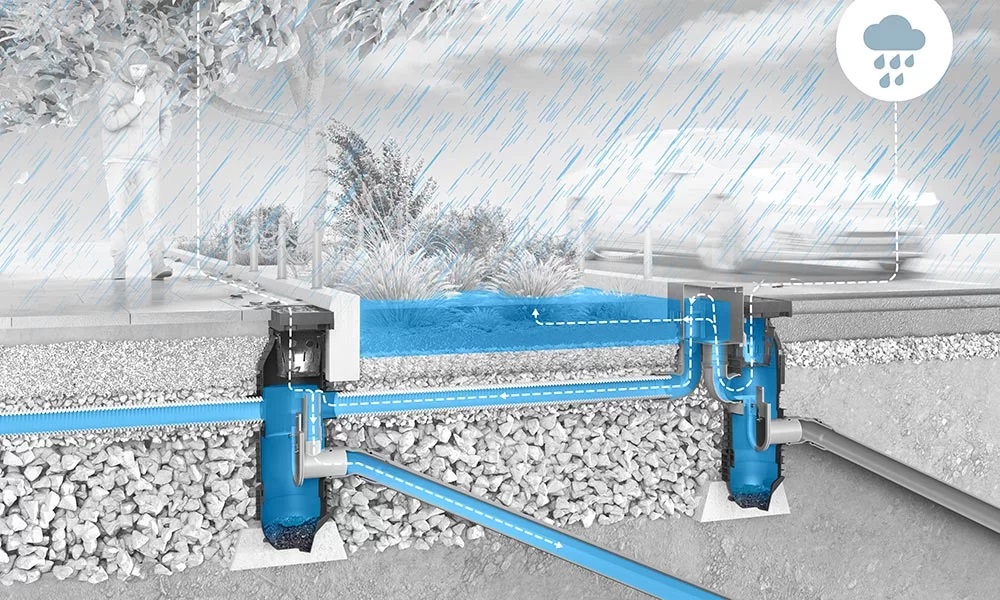

3. Poletno obratovanje: Močno dežuje

močan dež

Deževnica s pločnika:
Če je spužvasto telo nasičeno, se nivo vode v jašku še dvigne do vgrajenega obvoda in deževnica začne iztekati v kanalizacijski sistem.

Deževnica s ceste:
Prvi naliv vode se očisti skozi prehod zemeljskega filtra. Če se ob močnem deževju voda začne akumulirati, se začne preko integriranega obvoda odvajati iz jaška direktno v spužvasto strukturo.

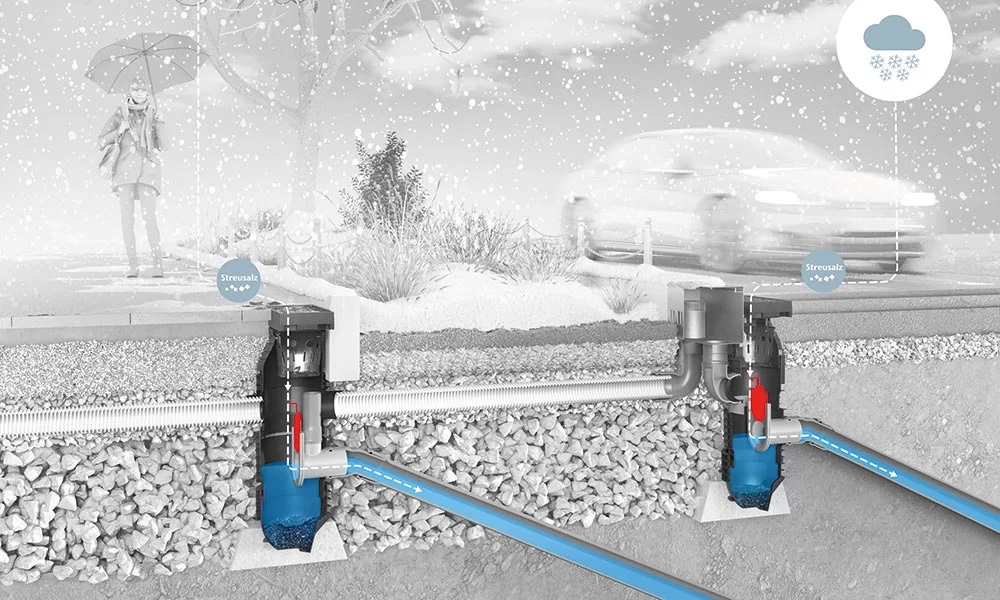

4. Zimsko delovanje: Deževnica ali od snega stopljena voda

Zimsko delovanje

Deževnica s pločnikov, in ceste ki vsebuje kloride (sol za posipavanje):
Odprta loputa zagotavlja iztok eposredno v kanalizacijo. Sestava spužvastega mesta ali podtalnica nista onesnažena s kloridi.

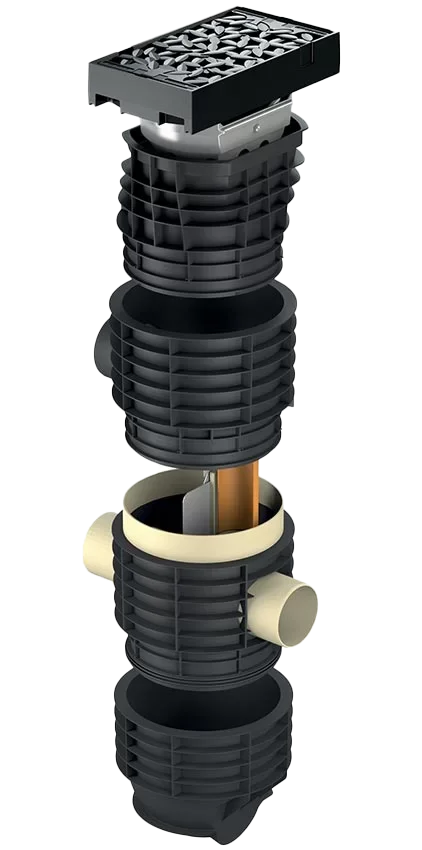

ACO Combipoint komplet za spužvasto mesto

En sistem, več uporab

Prenovljen in sodoben: ACO Combipoint

Poznani cestni požiralnik ACO Combipoint je postal del modularnega sistema ACO spužvastega mesta.

Kombinacija obstoječih elementov z znanimi prednostmi, kot so vodotesnost, nastavljivost višine in vrtljivost, z novo razvitimi komponentami spužvastega mesta daje sistemu novo uporabno vrednost.

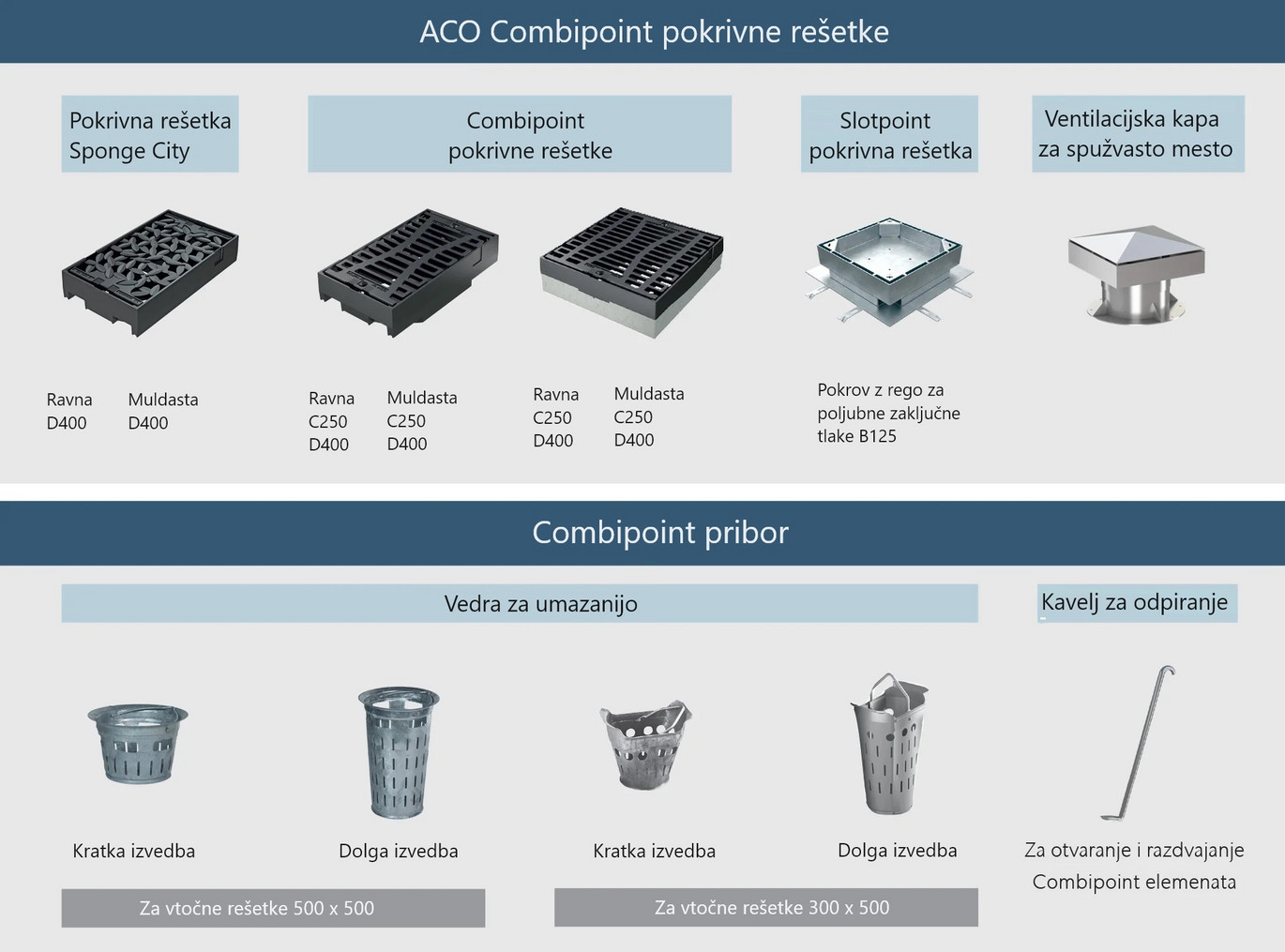

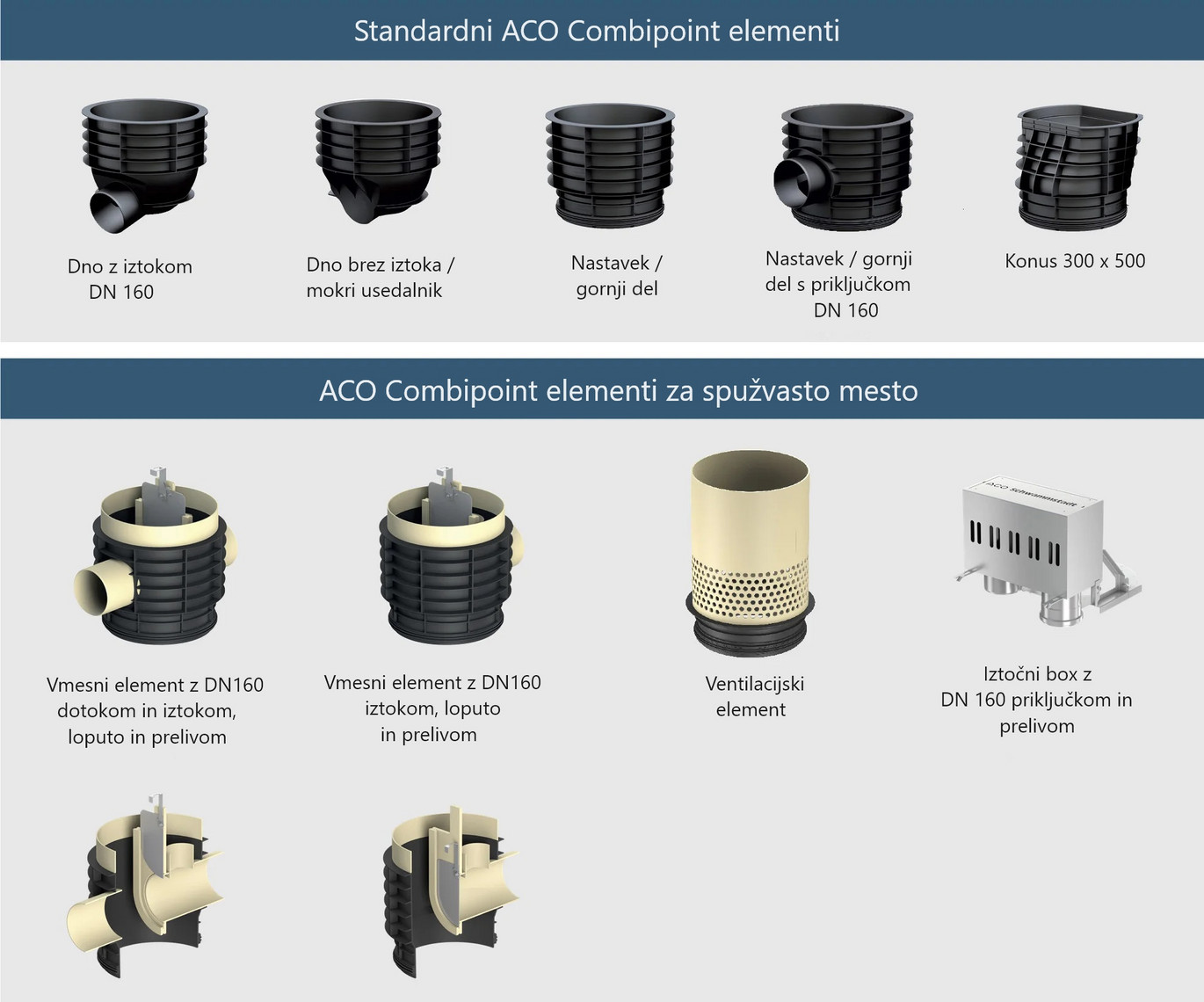

ACO Combipoint elementi

Pokrivne rešetke v posebni geometriji rež so primerne tudi za območja s prometom pešcev. Večnamenski dvojni tečaj, odporen na umazanijo in obrabo, omogoča enostavno in hitro odpiranje iz obeh strani za približno 110 stopinj.

Vgradnja je možna ne glede na smer vožnje in naklone, s čimer se izognemo napakam pri montaži. Pokrivna rešetka se da tudi v celoti odstraniti tako, da se dvigne navpično.

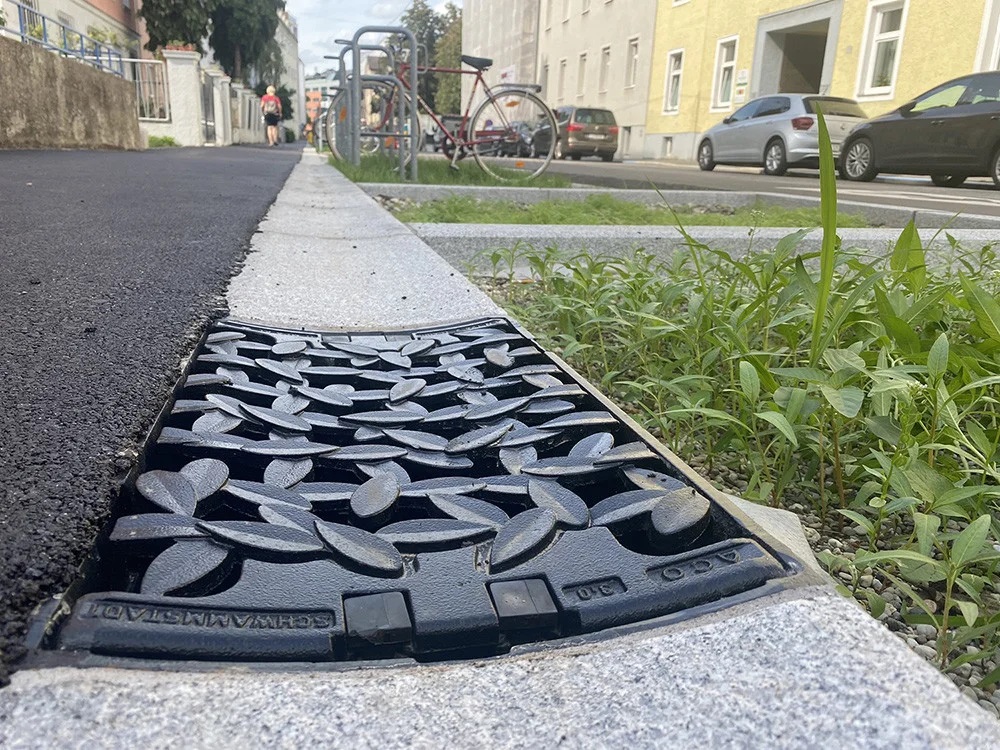

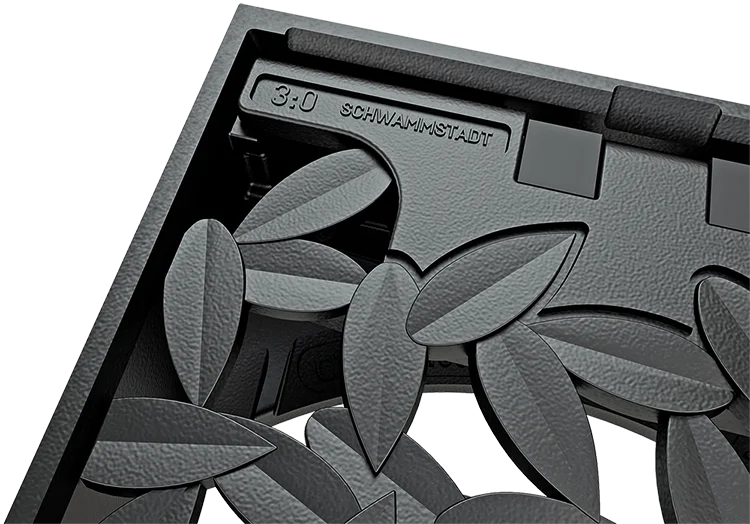

Vtočna rešetka

v motivu spužvastega mesta

Prednosti izdelka

  • Zahvaljujoč protihrupnemu vložku Pewerpren po celotni dolžini okvirja, rešetka pri prevozu ne ropota
  • Vsestransko zaprt okvir z odstranljivo drenažo odprtino za čas gradnje
  • Pokrivne rešetke so prometno varno pritrjene brez vijakov
  • Zaklep rešetke iz visoko trdne umetne mase, ki ne potrebuje vzdrževanja
  • Rešetko je mogoče popolnoma odstraniti ali zahvaljujoč večnamenskem obojestranskem tečaju odpreti iz obeh strani za približno 110
K izdelku ...
Vtočna rešetka
ACO Combipoint elementi
Vtočna rešetka v motivu spužvastega mesta

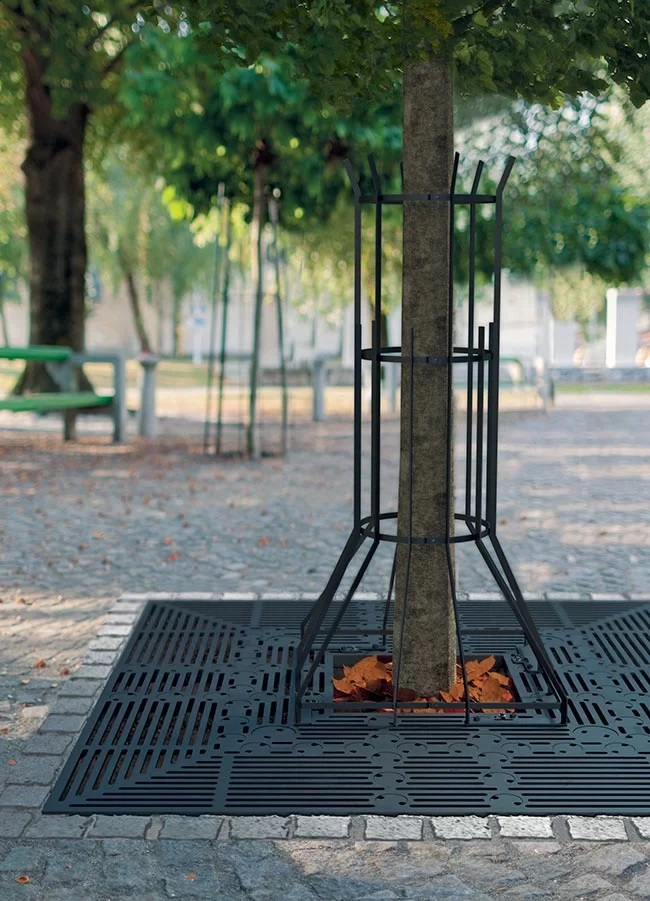

Drevesni habitat: varovanje in oblikovanje | Sistemi za zaščito dreves

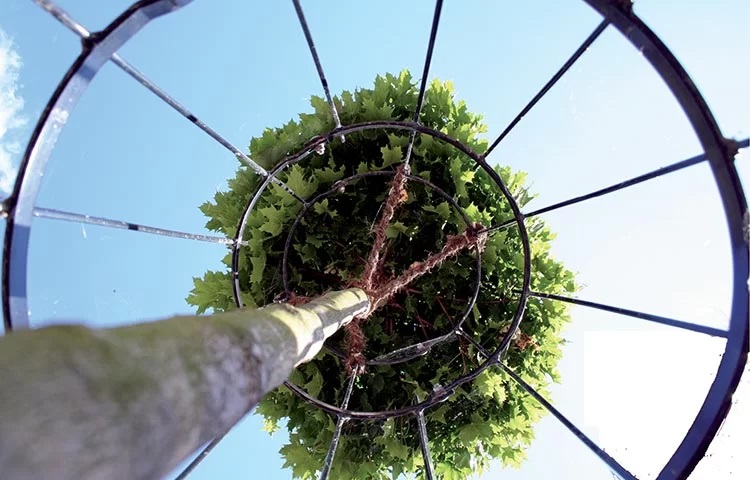

ACO drevesne rešetke in zaščite za deblo ščitijo deblo pred poškodbami, na primer zaradi nenamernih trkov ali parkiranja koles, in tako poskrbijo za preživetje dreves.

Občutljivo območje korenin in debla dreves je treba dobro zaščititi. ACO sistem drevesnih rešetk poskrbi, da drevesa dobijo svoj habitat, še posebej v mestu. ACO drevesne rešetke Wotan so različnih velikosti in oblik. Možna je tudi kasnejša prilagoditev drevesni rasti. Kreativno oblikovanje odprtega prostora je mogoče doseči z okroglimi, kvadratnimi ali pravokotnimi drevesnimi rešetkami ter zaščitnimi rešetkami v vogalih ali ob zidu. Wotan drevesne rešetke so samonosilne in ne potrebujejo podkonstrukcije.

ACO Green City zaščita dreves
