ACO Oleopass P koalescentni izločevalci ogljikovodikov razreda I z bypassom so primerni za vgradnjo v zemljo izven objektov in so skladni s standardom SIST EN 858. Izločevalce Oleopass P je možno vgraditi v pohodne kakor tudi v povozne površine do razreda obremenitve D400.

Odvisno od nominalne velikosti ter razreda obremenitve je vgradna globina dotočne cevi v razponu od 450 - 2000 mm.

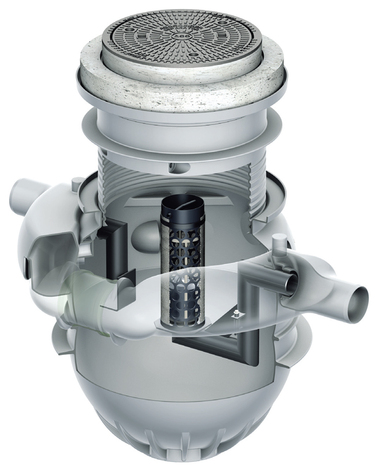

Oleopass P



  • Koalescentni izločevalec lahkih tekočin iz PE-HD; proizveden in preizkušen po SIST EN 858/1.
  • Učinkovitost čiščenja razred S-Ib-P, ≥ 5 mg/l do Q NS, pri testiranju skladno s točko 8.3.3.1. norme.
  • Nominalna velikost NS ... l/sek, Pretok skozi izločevalec/skupni pretok, uporabna prostornina usedalnika SF ... litrov.

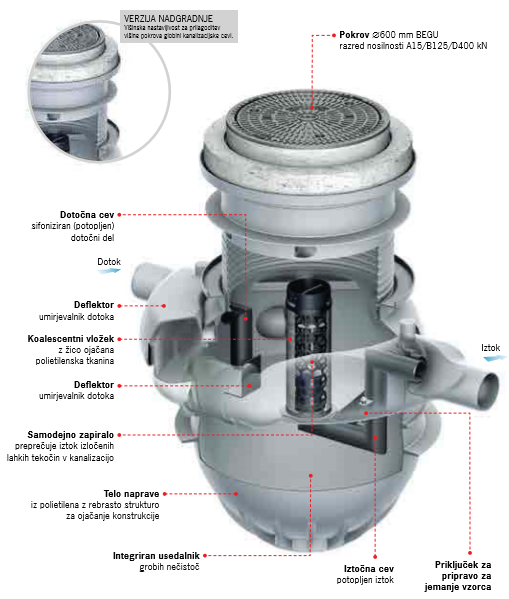

  • Oprema izločevalca

         - izstavljiv koalescentni filter
         - sifonizirana (potopljena) dotočna cev z umirjevalnikom dotoka
         - sifoniziran iztok
         - samodejno zapiralo (plovilec) za preprečevanje nekontroliranega iztoka izločevalnih lahkih tekočin

  • Za vgradnjo v zemljo.
  • Protivzgonsko varen brez sidranja ali obetoniranja (višina podtalnice do višine pokrova).
  • Notranji deli iz PE-HD; telo jaška izdelano iz centrifugalno litega polietilena.
  • Garancija na strukturno stabilnost 50 let.
  • Cev mimotoka (bypassa) montirana na telo naprave.
  • Pokrov razreda nosilnosti A15, B125 ali D400 kN po SIST EN 124, svetle odprtine ∅600 mm z napisom "Separator".
  • Priključki DN ... po EN 1401, UKC cevi.
  • Integrirana priprava za odvzem vzorca odpadne vode.
  • Izjava o lastnostih (DoP).

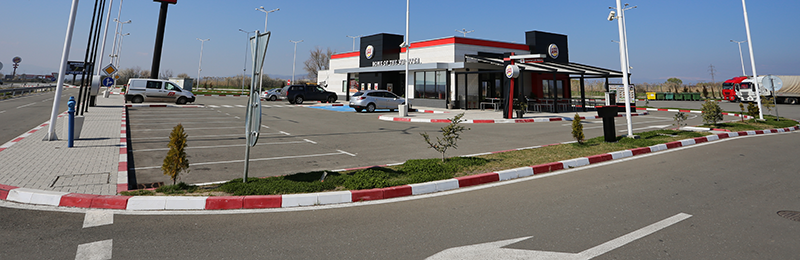

Za čiščenje padavinskih vod iz velikih površin (do 2500 m2) kot so:

  • Parkirišča pred nakupovalnimi centri
  • Ceste in avtoceste oz. povsod tam, kjer je manjša verjetnost izlitja večjih količin okolju škodljivih snovi

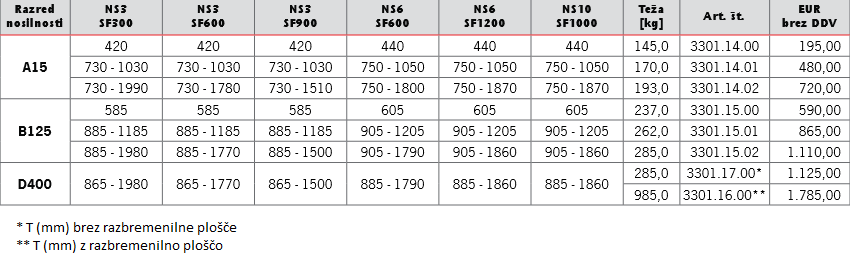

Krovna plošča s pokrovom BEGU obremenitve A15 po SIST EN 124
Krovna plošča z LTŽ pokrovom obremenitve B 125 po SIST EN 124
Krovna plošča z LTŽ pokrovom in razbremenilno ploščo (opcija) obremenitve D400 po SIST EN 124

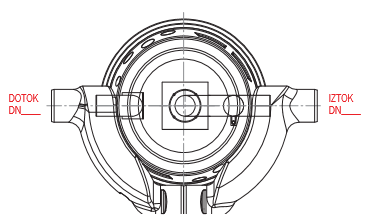

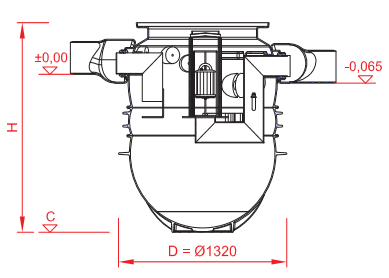

Nazivna velikostDotok/iztok DNSkupni pretok l/sUsedalnik (l)Kapaciteta min. olj (l)Skupni uporabni volumen (l)D (mm)H (mm)H1 (mm)H2 (mm)Teža (kg)
NG 3DN 200154502407752001377102095090
NG 3DN 20015670240995200159412301160106
NG 3DN 200159502401280200186515001430107
NG 6DN 25030660235970250159412101140114
NG 6DN 2503012102351525250212917401670124
NG 8DN 250508202601250250186514701400104
NG 10DN 2505010802601615250212917401670130
