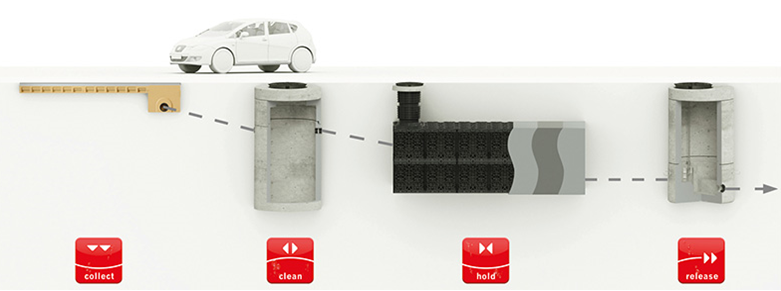

ACO armiranobetonski usedalniki so predvideni za uporabo v kombinaciji z izločevalci mineralnih olj Oleopator C kateri nimajo integriranega usedalnika grobih nečistoč. Usedalniki se lahko uporabijo kot predusedalniki pred sistemi za ponikanje deževnice oz. odpadnih vod oz. se lahko uporabijo, kot hranilniki deževnice v povoznih površinah ali v površinah z visoko talno vodo.

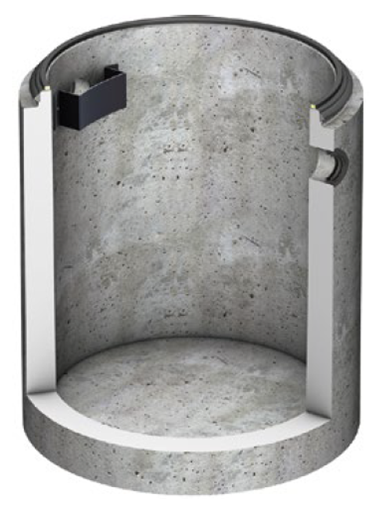

Usedalniki C



  • Uporabni volumen usedalnika SF ... litrov.

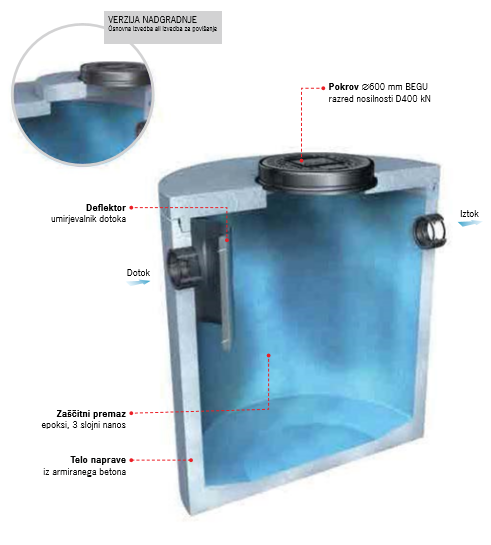

  • Oprema usedalnika
        - sifonizirana (potopljena) dotočna cev z umirjevalnikom dotoka
  • Protivzgonsko varen brez sidranja ali obetoniranja (višina podtalnice do višine pokrova).
  • Notranji deli iz PE-HD (opcija nerjaveče jeklo); telo jaška izdelano iz armiranega betona C35/45, XA3, XF4.
  • Notranjost obdelana s troslojnim zaščitnim epoksi premazom.
  • Pokrov BEGU razred nosilnosti D400kN po SIST EN 124, svetle odprtine ∅600
  • Priključki DN ... po EN 1401, UKC cevi.

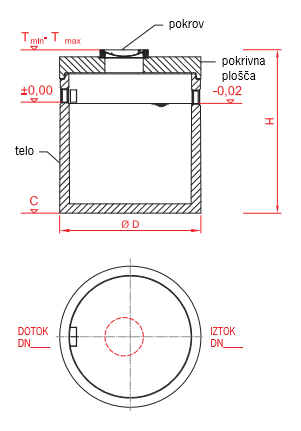

Uporabni volumen (l)900 150020003000 30005000500060006500
Dotok / iztok DN     150150200200250250300250400
Pokrov  Razred Kn   D400D400D400D400D400D400D400D400D400
Premer (mm)600600600600600600600600600
T minimum (mm)          715645685690 745 865865770

925

D (mm)          127014751820174017402450245024502450
C (mm)  1335 1520 1415 1985 1930 1530 1530 1760 2000
H (mm) 2050 2165 2100 2675 2675 2395 2395 2530 2925
Teža skupaj (ca.kg)2807 3683 5238 5463 5463 9075 9075 9388 10195
Najtežji del (ca. kg) 2272 2875 3981 4206 4206 6307 6307 6620 7427
Št.art. spodnji del             725203725205725206725209725210725213725214725222725223
Št.art. pokrov osnovni     728000728007728012728012728012728026728026728026 728026
Št.art. pokrov za povišanje     728213728213728209728209728209728214728214728214 728214




Uporabni volumen (ll)8000 80001000010000
Dotok / iztok DN     300400400300
Pokrov  Razred Kn   D400D400D400D400
Premer (mm)600600600600
T minimum (mm)          880920455690
D (mm)          2450245024503000
C (mm)  23052265 27802555
H (mm) 318531853235 3245
Teža skupaj (ca.kg)10675107121866011338
Najtežji del (ca. kg) 79077944 15892 8505
Št.art. spodnji del             725224725225 725232 725229
Št.art. pokrov osnovni     728026 728026 728000 728045
Št.art. pokrov za povišanje     728214 728214 728004 728220
